SKF二步液压驱动法
球面滚子轴承和CARB圆环滚子轴承在轴向上的精确驱动
SKF二步液压驱动法是SKF独有的一个行之有效的方法，能精确地调整安装在锥轴或锥套上的球面滚子轴承和CARB圆环滚子轴承。 通过控制轴承相对于预定位置的轴向推进，可实现正确的配合。 该方法采用了一个安装在选定泵上的SKF HMV ..E液压螺母，该螺母装备了一个百分表和一个高精度数字压力表。 制定了一个特别的压力表格，提供每个轴承类型所需的压力。 这可以准确定位轴承的起始位置，而轴向驱动量正是从起始位置开始测量的。- 减少了塞尺的使用。
- 大大减少了安装球面滚子轴承和CARB圆环滚子轴承的时间
- 一个可靠和准确的调整方法
- 安装密封球面滚子轴承和CARB轴承的唯一合适的方法
详细操作步骤
- 确定安装时是一个或两个滑动表面；参见下图
- 在配合面上轻抹一层薄油，如SKF LHMF 300，并小心地将轴承套到轴上。
- 向液压螺母施加所需的压力，将轴承推动到起始位置。 监控液压泵上压力表所指示的压力。 SKF液压泵729124 SRB适用于SKF HMV 54E及其以下的液压螺母。 SKF TMJL 100SRB适合用于SKF HMV 92E及其以下的液压螺母，而SKF TMJL 50SRB适合用于HMV 200E及其以下的液压螺母。 作为备选方案，SKF数字式压力表TMJG 100D可直接安装到液压螺母上。
- 将轴承在锥轴上推进所需的行程Ss。
轴向位移最好通过千分表来监测。
SKF液压螺母HMV..E已配有千分表。 通常，轴承安装时轴上必须有合适的过盈配合，并且有适当的剩余间隙。
各种操作情况所需的液压螺母压力和轴向推进位移请访问skf.com/mount。

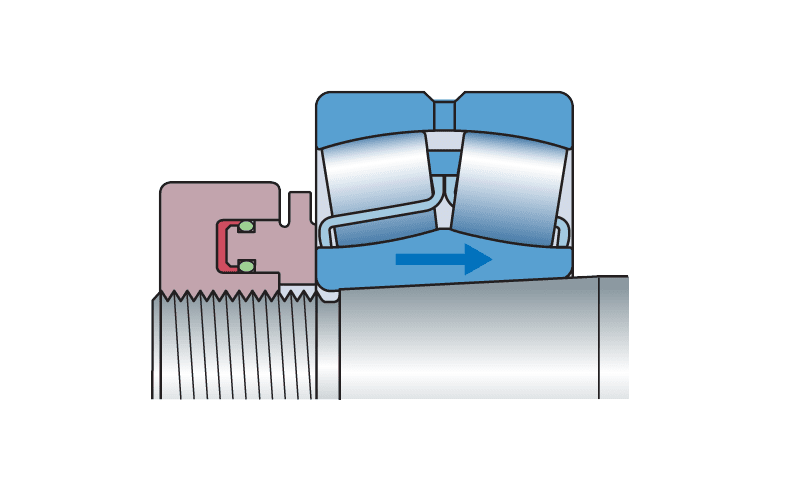

一个滑动面（图1）

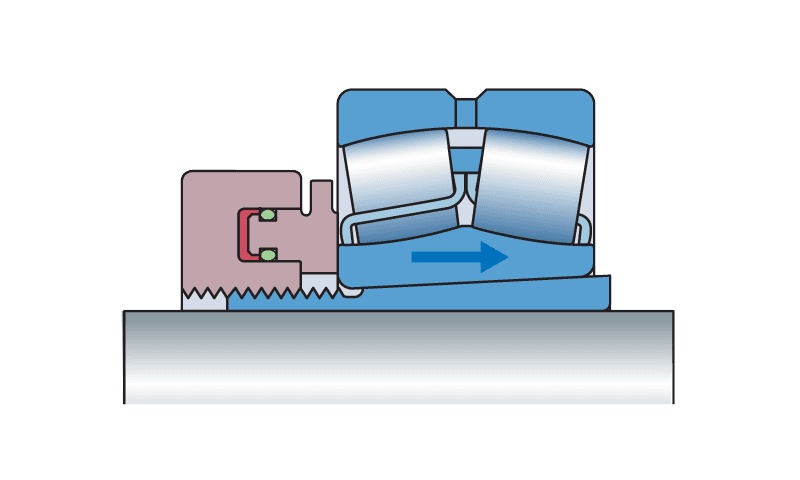

一个滑动面（图2）

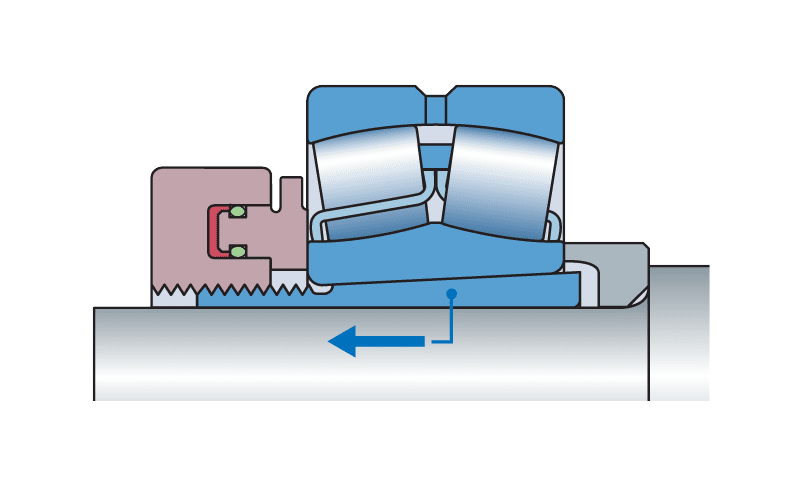

两个滑动面（图3）

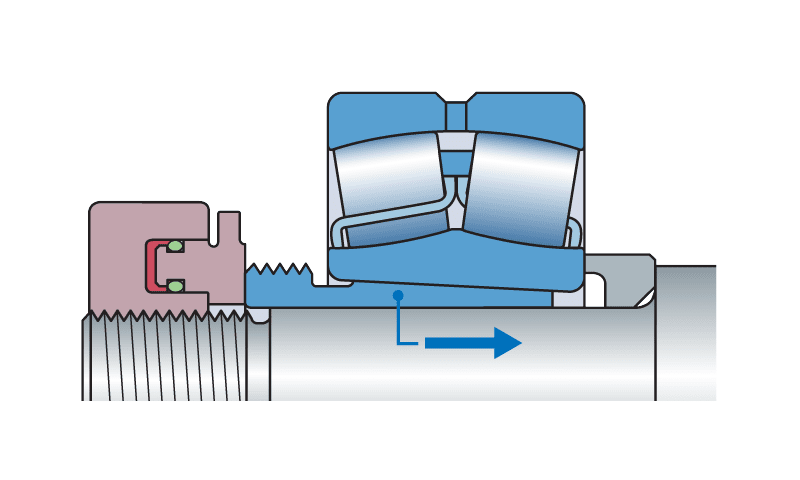

四个滑动面（图4）

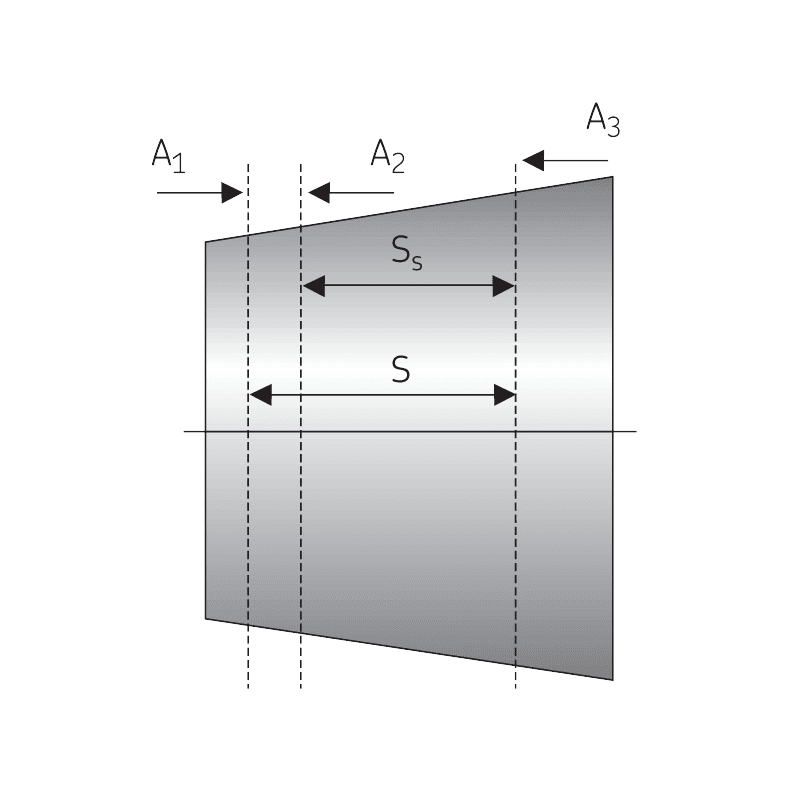

零位、起始位置和最终位置（图5）
| 使用SKF液压驱动法的产品 |
|
| 订货号 |
描述 |
| HMV ..E（如HMV 54E） |
公制螺纹液压螺母 |
| HMVC ..E（如HMVC 54E） |
英制螺纹液压螺母 |
| HMV ..E/A101（如HMV 54E/A101） |
无螺纹液压螺母 |
| 729124 SRB（用于螺母≤ HMV 54E） |
带数字式压力表的液压泵（MPa/psi） |
| TMJL 100SRB（用于螺母≤ HMV 92E） |
带数字式压力表的液压泵（MPa/psi） |
| TMJL 50SRB（所有HMV ..E螺母）) |
带数字式压力表的液压泵（MPa/psi） |
| TMJG 100D |
仅数字式压力表（MPa/psi） |
| TMCD 10R |
卧式千分表（0–10 mm） |
| TMCD 5P |
立式千分表（0-5 mm） |
| TMCD 1/2R |
卧式千分表（0-0.5 in.） |
| 技术参数——液压泵 |
|||
| 订货号 |
729124 SRB |
TMJL 100SRB |
TMJL 50SRB |
| 最大压力 |
100 MPa (14 500 psi) |
100 MPa (14 500 psi) |
50 MPa (7 250 psi) |
| 流量/泵压 |
0.5 cm3 |
1.0 cm3 |
3.5 cm3 |
| 油箱容量 |
250 cm3 |
800 cm3 |
2700 cm3 |
| 数字式压力 表单位 |
MPa/psi |
MPa/psi |
MPa/psi |
| 备注： 上述所有液压泵都完整配有数字式压力表、高压油管和快速耦合接头。 | |||
