焊缝检验角焊缝规

使用微信扫描二维码分享朋友圈，成交更快更简单！

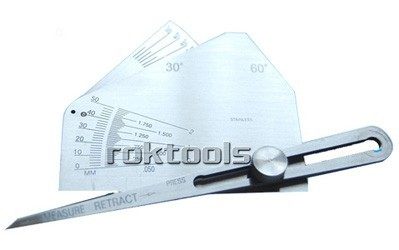

供应ROKWG-507焊缝检验角焊缝规

全高档不锈钢制造，激光刻线，清晰易读。机械打磨，手工研磨。

管板相焊时，常规组装时管子是要伸出管板一定尺寸的，管板未开坡口时，两者相焊，这个时候，蓝线的尺寸叫角焊缝的厚度。也就是焊缝的有效厚度。管端与管板平齐的话，那么，管板侧就要开坡口也就是你的灰色与管板相交的部分应该是倒角。这个部分焊前是坡口，焊后就属于熔敷金属填充部分，这种情况红线所在尺寸就是有效厚度。因为此时，图中蓝线部分是个不确定的尺寸，余高大点，这个尺寸就大，余高小点这个尺寸就小，甚至有些设计可能会要求这个余为零角焊缝试验,是判断焊接工艺性能好坏的主要方法之一。准确测量角焊缝断面各部位的尺寸,是角焊缝试验的依据。本文着重介绍角焊缝试验时,准确而简便地测量计算焊脚、实际焊脚和焊缝凸度的方法。 试样翻备 美国标准及我国标准都规定了角焊缝试样横断面形状及需要测量的部位(图la,b)。在进行焊接工艺试验时,必须按标准规定的焊接参数正确施焊组装件,才能从该件上截取所要测试的角焊缝试样(图2)。 浏且工具及试样加工 1.测量工具 20倍读数显微镜1架;63毫米一级精度宽座直角尺1.把;150毫米不锈钢直尺1把,45。三角尺1把;弹簧分规1支,铁笔一支。 2.试样加工 试样测试面须抛光,焊缝处须腐蚀,以便观察熔深及检查裂纹。腹板及翼板测试面棱边须清除毛刺,使边缘整齐光滑,有利于测量结果的准确。卜氢」拼葫人口饭」图1角焊缝试样a)凸形角焊缝b)凹形角焊缝 划线 在测试面焊缝处准确划线,是获得准确测量结果的关键。经多次试验,得出一个准确而又简单的划线方法,其步骤如下. 以腹板上被测焊缝一面作为基准面。 1.将宽座直角尺与不锈钢直尺相组合,在腹板与焊缝熔合处划一条竖线
