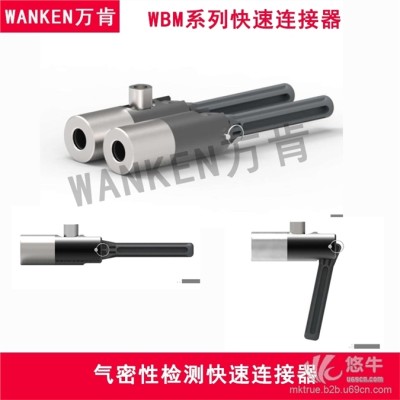

WBM 系列快速连接器

WBM 系列快速连接器，可以实现对直管等测试件的快速密封连接；WBM 系

列快速连接器是通过密封圈包裹在测试管件上形成密封，因此在使用过程中必

须保证快速连接器密封件和被测工件密封表面干燥，如果密封接触面沾有水等

润滑成分的话，其使用压力只能在 1bar 以下。

产品优势：

可对通气孔径较小的直管进行密封；

可以密封公差范围较大的直管；

密封圈自适应；

对测试管件无任何损伤。

应用范围：

实现对直管，带凸缘圆管及鱼鳞管的压力和真空的快速密封测试。

使用方法：

1、将测试件插入 WBM 系列快速连接器；

2、将快速连接器手柄旋转 90°实现连接密封；

3、施加测试压力；

4、测试结束，将快速连接器旋回 90°取下。

WBM 系列快速连接器技术参数

工作压力：3bar（最大）

泄漏率：10 mbar×l/s (10 Pa×m/s)

*此为标准品最低泄漏率，我们可以按需求提供更低泄漏率的装置，这取决于

客户提供的详细规格（测试方法，测试温度和测试压力）以及客户所提供样品

的品质（即密封面表面处理情况，粗糙度和尺寸允许公差）。

工作温度：+5℃～+80℃

密封介质：无油，干燥空气或其他无腐蚀性气体

驱动方式：手柄驱动

机体材料：产品机体为铝合金（表面处理：阳极氧化）

密封材料：丁腈橡胶（NBR），可以根据需求选用其他材质
