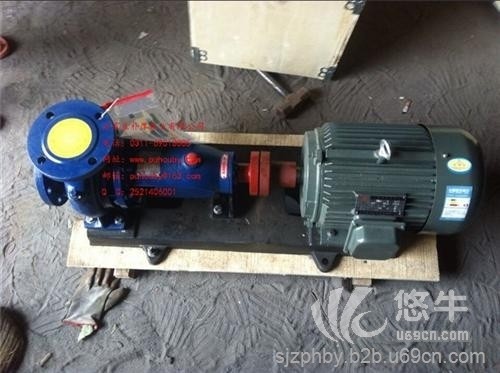

离心式清水泵4

使用微信扫描二维码分享朋友圈，成交更快更简单！

IS离心泵结构说明：

? 通用性广，全系列共140种规格，但只用四种轴；同一规格的轴、轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬架也只有四种

? 后开式，拆开泵盖和叶轮时无需拆卸吸水和排出管路

? 悬架内装有两个球轴承，用机械油或润滑脂润滑

? 泵通过弹性联轴器由电动机直接驱动

IS清水泵 IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

ISR型热水清水泵的清水泵盖与悬架体之间增加一个冷却室盖，在冷却室盖和清水泵盖之间的空腔中通入冷却水，冷却轴封部位，以防止热量传入轴承。在输送热水时，清水泵的进口压力不低于下表的规定，以免发生气蚀。

输水温度 ℃80      90      100      110     120     130

进口压力 MPa0.1   0.12     0.15     0.2      0.25      0.3
