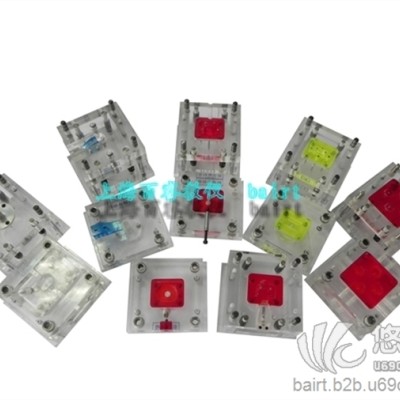

BR-MY 优质耐高温彩色透明模具教学模型
含：注射塑料模具+五金冷冲压模具
| 序号 | 名称 | 规格尺寸 | 特 点 | 备注 |
| 1 | 顶出先复位模 | 170×150 | 当侧抽芯与推杆出现干涉现象时或放置嵌件不便时，通过机械构件，使顶出系统提前复位的结构。 | 有机玻璃 |
| 2 | 小水口模 | 170×150 | 成型表面光泽度高，批量大，不允许有顶杆顶出痕迹的塑件，具有顶出面积大，产品质量稳定、效率高，浇口于塑件自动分离，适合大批量生产的塑件。 | 有机玻璃 |
| 3 | 推板模 | 170×150 | 对于一些深腔或薄壁的塑件，如壳体、容器和筒形塑件以及一些型腔形状，复杂的塑件，不允许有顶杆顶出痕迹的塑件，可采用推件板的形式脱模顶出，它的结构形式是在型芯的根部安装一块与型芯根部形状相同的，但与之滑动配合的顶板。顶出时，顶板沿型芯固也平行移动，将塑件平行顶出。 | 有机玻璃 |
| 4 | 二次顶出模 | 170×150 | 成型深腔薄壁，侧形状复杂，脱模力大的塑件，顶出机构先后二次推出，结构简单，安全可靠。 | 有机玻璃 |
| 5 | 斜导模 | 170×150 | 适合成型抽拔距较大，抽拔力小的塑件，是抽芯机构最常用的侧抽芯机构，具有结构简单，加工方便，安全可靠，斜导柱与开模方向成一定的夹角，在开模力的作用下，斜导柱与滑块料孔做相对运动，从而完成侧抽芯动作。 | 有机玻璃 |
| 6 | 哈夫模 | 170×150 | 运用于侧成型面积大,侧孔或侧凹较浅且抽拔距较小的塑件,(如车仔模、外螺纹模）结构紧凑，强度和刚性较好，抽拔力大。 | 有机玻璃 |
| 7 | 斜顶模 | 170×150 | 成型内侧有凹凸的塑件，加工简单，结构紧凑、可靠，斜推杆与导向槽配合，当推杆垂直运动时斜推杆在导向槽的作用下做相对运动，从而完成侧抽芯动作。 | 有机玻璃 |
| 8 | 前模行位模 | 170×150 | 定模需设置抽芯机构，对外观需要求高的塑件，结构紧凑，模具强度，刚性强，在大型模具中被广泛应用。 | 有机玻璃 |
| 9 | 后模行位模 | 170×150 | 成型抽拔力不大，小型高精度塑件模具造价低，运转周期短，结构简单，在小型模具中被广泛应用。 | 有机玻璃 |
| 10 | 旋转螺牙模 | 170×150 | 成型深螺距，硬质材料带螺纹的塑件，通过旋转方式将塑件旋出，注射周期短，效率高，适合大批量生产的塑件。 | 有机玻璃 |
| 11 | 热流道模 | 170×150 | 热流道通常是在模内加设一块热流道板，热流道板内插入多支管式加热器，使热流道板保持稳定的温度，设置在热流道板上的主流道和分流道内的熔料始终保持熔融状态，热流道板利用绝热材料（石棉板等）或利用空气间隔与模具其它部分隔热。适应批量大，精度高的塑件，现实无废料加工，自动化程度高，可做到无人管理，总件效率高。 | 有机玻璃 |
| 12 | 弯管模 | 170×150 | 弯管圆弧内抽芯的模具结构往往是利用齿轮、齿条或连杆等机械结构件，将直线运动转换为圆周边运动的结构形式，从而达到圆弧抽芯的目的。 | 有机玻璃 |
| 13 |
彩色耐高温透明拆装模具(五金冷冲压模具)
| 序号 | 名称 | 规格尺寸 | 特点 | 备注 |
| 1 | 落料模 | 150×150 | 用模具沿封闭线冲切板料，冲下的部分为工作，其余部分为废料，弹性卸料，动作可靠、模具寿命长、安装方便。 | 不锈钢+有机玻璃 |
| 2 | 冲孔模 | 150×150 | 用模具沿封闭线冲切板料冲下的部分为废料，采用固定卸料板起卸料作用，防止折断和提高冲孔精度。 | 不锈钢+有机玻璃 |
| 3 | 折弯模 | 150×150 | 结构简单，安装调整方便，对材料厚度要求不严，凸模顶杆即起顶料作用，又起压料作用，可防止材料偏移、精度高。 | 不锈钢+有机玻璃 |
| 4 | 拉深模 | 150×150 | 将板料制成空心工作的模具，此模具带压边装置，拉深前毛坯套在压边圈上依靠外形定位，拉深后冲压件从凸模上托出，凸凹模都没有顶出结构，选用于首次拉伸。 | 不锈钢+有机玻璃 |
| 5 | 级进模 | 150×150 | 模具为冲孔、弯曲，落料连续模，此模具采用弹压导板模架，凸模和凸模固定板间为间隙配合，装拆方便，模具机构紧凑，零件质量好。 | 不锈钢+有机玻璃 |
| 6 | 复合模 | 150×150 | 该模具在同一工位上同时完成冲孔和落料两道工序，上模部分装有落料凹模和冲孔凸模，下模装有弹性卸料装置，结构紧凑效率高。 | 不锈钢+有机玻璃 |
