君伟小编们为大家精选了【 路德 RUD RBS焊接型吊耳】，供大家参考，更多关于路德RUD吊耳的文章尽在本网站。

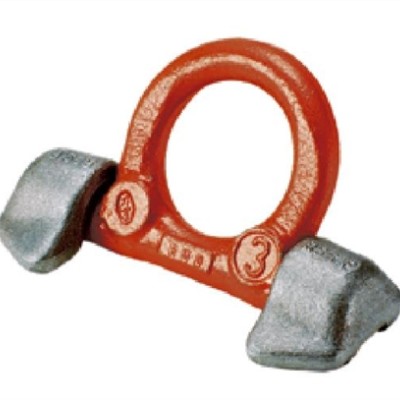

路德 RUD RBS焊接型吊耳产品介绍：

1.  要由专业人员定期进行检查。

2.  在每次安装和使用之前，请肉眼观察吊耳，特别注意是否有腐蚀，磨损，焊

接裂纹和变形。

3.  与吊耳连接的底板材质要有足够的强度避免起吊过程中发生变形。焊接面必

须无杂质、油、颜料等。

锻造焊接底座材料为 1.0570（St 52-3） 、B.S. 4360.50 或者 AISI 1019，不可用

其它替代。

4.  吊耳安装于工件上之后应避免起吊过程中发生移动

a.)  单肢起吊，吊耳的位置位于重物重心的正上方。

b.)  双肢起吊时，吊耳应位于重物中心两侧或正上方等距处

c.)  三肢或四肢起吊时，吊耳应对称分布在重物中心周围

5.  对称载荷：

吊点的额定载荷用下列公式计算

β cos ×

=

n

G WLL

WLL=单肢额定载荷

G=承载重量 北京诺鼎工业设备

2

n=吊链肢数

β=吊链与垂直方向的倾角

承重吊链肢数按如下计算：

  对称  不对称

双肢 2 1

3/4肢 3 2

6.  所有和 RBS吊耳连接的部件必须能够活动自如， 吊耳本身亦应避免与尖棱接

触。拆装吊索时，要避免挤压及吊索被尖棱割伤。

7.  吊耳可以在 600℃（1100°F）以下进行多次去应力退火，而不会降低其工作

载荷。

8.  吊耳安装位置应有醒目标识。

9.  在户外或容易受腐蚀的情况下，焊接应为连续性角焊。必须保证焊缝的 HV

的尺寸。这样，封闭的焊脚可以抗腐蚀。

10. 焊接底座有定位块（约3mm=0.1inch） ，便于焊接找正。不可清除！

11. 如果 RBS 吊耳用在运输加固中，其工作载荷加倍。

捆绑强度（LC）=2×工作载荷（WLL）

12. 安装开始使用后，应由专业人员至少每年检查一次，确保是否可以继续使用。

    在有损坏和特殊情况发生时应及时检查。

检查时注意如下事项：

● 吊耳是否完整；

● 工作载荷、厂商标记是否清晰可辨；

● 吊耳主体、吊环等部件是否有变形；

● 是否有机械性损伤，如划痕，特别是强受力部位；

● 磨损不应超过于截面直径的 10%

● 是否有腐蚀；

● 是否有裂纹；

● 焊接部位是否有裂纹或其它损伤；

焊接必须由资质专业人员，按照标准EN 287 或者 AWS 进行。焊接程序如下：

● 首先焊接焊座。根据定位块找齐两个焊座之间应保持的距离。

然后从焊接底座的定位块开始角焊；注意焊接之前，清理干净焊座和底板。北京诺鼎工业设备

3

尽可能满焊，尺寸”a”参照表三。全部焊接过程应一次加热完成，并保证沟槽

不能积水。

● 将吊环一端插入焊座孔内，再将另一只焊座紧扣在环的另一端上，确保能环

体能自由翻转。仅暂时固定。

● 检查环体是否能 180°翻转，必要时适当调整。

● 按照前述要求，焊接另外一个焊座。

● 注意：不要焊到带红色涂层、经热处理过的吊环上！
