RS-232/RS-485/RS-422转换器
----全双工半双工通用、无须跳线设置！
一、用途
波仕RS-232/RS-485/RS-422转换器都可将RS-232通信距离延长至1.2Km以上（9600bps时）。都可以用于PC机之间、PC机与单片机之间构成远程多机通信网络。波仕电子是通过了ISO9002质量认证的企业。波仕电子的RS-232/485/422转换器是获得2000国际测控博览会金奖的产品。
二、硬件安装
外形都为DB-9/DB-9转接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（针座）上。PC机RS-232串行口的DB-25芯与DB-9芯连接器引脚分配如下：DB-9:2-RXD(收),3-TXD(发),5–GND
(地)。波仕电子还可以提供军品级（-40℃）的转换器。
RS-485（或RS-422）通信建议一定要接地线，因为RS-485（或RS-422）通信要求通信双方的地电位差小于1V。即：半双工通信接3根线（+A、—B、地），全双工通信接5根线（+发、—发、+收、—收、地）。为了安全起见，建议通信机器的外壳接大地。
三、软件说明
本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！
四、性能说明
|
485K |
RS-232/RS-485/RS-422转换器（600W抗雷击保护） |
全双工或半双工 |
无须供电 |
RS-485为半双工通信方式。RS-422为全双工方式。485K无需外接电源，最高速率115.2Kbps。波仕电子的系列转换器分为端点式与节点式，一般默认为端点式。端点式可以带128个、节点式可以被带128个点。485K内置600W抗雷击浪涌保护器和15000V防静电保护器。

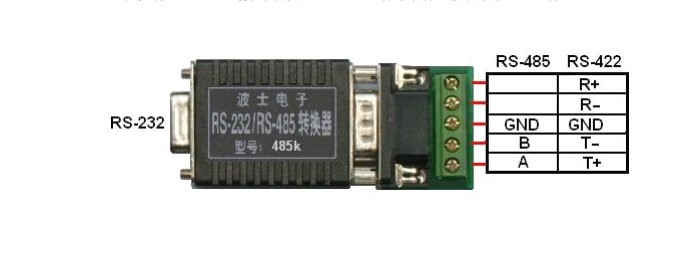

五、外形图
六、接线及引脚分配
RS-485的+A接对方的+A、—B接对方的—B、GND(地)接对方的GND(地)。
RS-422的接线原则：“+发”接对方的“+收”、“—发”接对方的“—收”、“+收”接对方的“+发”、“—收”接对方的“—发”、GND(地)接对方的GND(地)。
一定要将GND（地）线接到对方的GND（地），除非确保通信双方都已经良好共地。
485K的接线端子引脚如外形图，拔去端子后的DB-9针端的引脚分配如下：
半双工：
|
1 (RS-485) |
2 (RS-485) |
3 |
4 |
5 |
|
A |
B |
GND（地） |
|
|
全双工：
|
1(RS-422) |
2(RS-422) |
3 |
4(RS-422) |
5(RS-422) |
|
发+(T+) |
发—(T—) |
GND（地） |
收—(R—) |
收+( R +) |
