【32路AD、DA的CPCI超声处理平台】价格_批发价 - 中国其他传输、交换设备网悠牛网

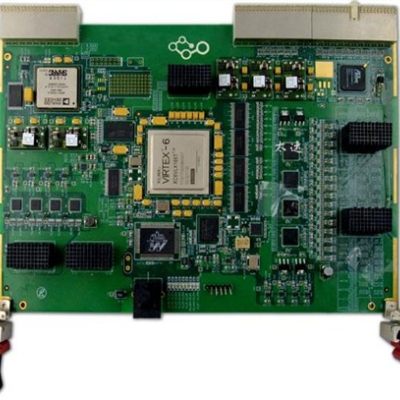

产品介绍1、板卡概述　　本板卡是基于FPGA的处理板，主要用于超声波信号的处理和成像。其主要处理单元包括一块Xilinx公司的XC6VLX195T芯片和一块ADI公司的TS201芯片。DSP芯片作为FPGA的协处理器。与FPGA连接的有64路AD，64路DA，千兆以太网以及PCI接口。产品属性2、硬件技术指标（1）FPGA部分芯片描述：FPGA采用的是Xilinx公司Virtex-6系列的Xc6vlx195t芯片，有600个IO接口，2个PCI总线接口，最大可配置RAM有3040 KB。接口描述：外接一个PHY芯片，通过RJ45连接千兆以太网。通过Linkport连接到TS201。连接一个PCI9056芯片，支持32bit，66Mhz，33Mhz。一个Flash闪存，支持32MB容量。外接一个64M的DDR3存储器。使用方法通过4个AD5384芯片连接64路DA信号。通过4片AD9252进行64路模数转换。AD9252指标：8路14位模数转换，50Mhz转换速率，串行差分信号，输出1.8V供电电压AD5384指标：单电源，3V/5V供电，8路14位电压型输出的模数转换芯片。工作原理（2）DSP部分　　作为该板卡的协处理器，采用TS201芯片，DSP 内部有 4 条独立的 128-bit 宽的内部数据总线，每一条总线连接一个 4Mbits 的存储器块（bank），支持 4 字（128bit）数据指令和 IO 访问，提供高达 33.6GB/s 的内部存储器带宽。采用单指令多数据（SIMD）技术，ADSP-TS201 的最高性能达到每秒 48 亿次 40bit 的 MACS 操作或 12 亿次 80bit 的MACS 操作。技术参数3、应用领域　　超声波成像，超声波探伤。注意事项4、物理特性　　储存温度：-20℃～ +70℃ 　　存储温度：商业级0℃～ +55℃ ，工业级 -20℃～ +55℃ 　　工作湿度：10%～80%其他说明5 、技术支持　　直接由板卡开发团队提供技术支持，可以根据用户需要修改原理图和PCB，并升级为图像采集卡，数据播出卡等开发平台。团队也可支持应用程序开发。交易说明项目、产品价格将根据需求定位、售后服务、技术支持及购买数量等方面具体情况而定，请与客服联系

服务项目	浏览量7	发布时间2013-10-01
品牌太速科技	所在地	起订≥1 普通
供货总量未填	发货0天内发货	有效期至2025-03-09
