产品简介：

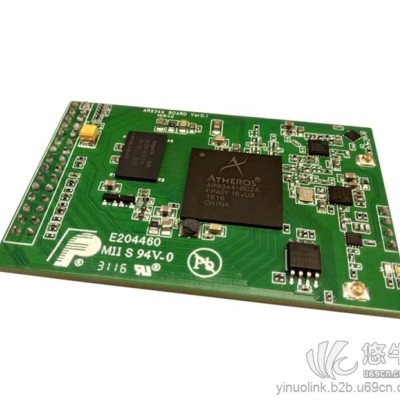

YN-AR44AP-B1是深圳市伊诺时代科技有限公司一款迷你无线路由模块,基于高通AR9344 大功率WIFI核心模块，支持大容量DDR和高速SPI Flash，性能卓越。符合 IEEE802.11bgn无线网络协议, 模块通过定位孔和连接器与其它板子定位和固定，通过连接器与其它单板实现电源供电和其它信号应用。
YN-AR44AP-B1采用 2x2 MIMO(Multiple input multiple output)架构,无线信号多路收发,传输速率 高达 300Mbps; 提供3个 10/100M PHY 接口,一个 USB2.0 和若干GPIO 接口, 扩展功能强大，可广泛应用于无线移动硬盘、无线高清***盒、高清网络摄像机、空调或电视嵌入无线应用、MIFI等产品。
客户可以使用外置天线IPEX座子增加天线。模块提供完整的网络接口。可以实现WiFi AP、WiFi STA、WiFi
Repeater等功能。
产品特性:
符合 IEEE802.11N/G/B 无线网络协议，无线传输速率高达 300Mbps；
尺寸小巧，可通过插针与主板连接；
丰富的USB、GPIO接口，方便用户扩展WiFi嵌入式应用应用
美国SKYWORKS工业级功放芯片5004
性能稳定，功能强大，扩展性强
系统软件可灵活订制，满足各种应用需求；
提供多种通信接口和调试接口；
DC 3.3V 单路和5V电源输入；
系统支持OpenWRT，QSDK
可为客户进行二次开发，定制服务
产品规格：
| 协议 |
IEEE802.11N/G/B |
| 芯片方案 |
AR9344/600MHz |
| 内存 |
MAX:128M |
| FLASH |
MAX:16M |
| 无线速率 |
300Mbps |
| 工作频段 |
5.8Ghz |
| 接口 |
支持 2个 10/100M 自适应 WAN PHY 接口，支持自动翻转（Auto MDI/MDIX） 支持 1 个 10/100M 自适应 LAN PHY 接口，支持自动翻转（Auto MDI/MDIX） 支持 1 个 USB 2.0 接口 |
| 产品功耗 |
<
3W |
| RF输出功率(Typical) |
802.11n:24dBm for OFDM mode； 802.11g:26dBm for OFDM mode； 802.11B:28dBm for CCK mode； |
| 无线安全 |
无线安全功能开关； 64/128/152位WEP加密； WPA-PSK/WPA2-PSK, WPA/WPA2安全机制； WPS快速安全设置 |
| 工作环境 |
工作温度：-0℃ 到 55℃； 存储温度：-20℃ 到 70℃； 工作湿度：10% 到 90%RH 不凝结； 存储湿度：5% 到 90%RH 不凝结 |
| 尺寸 |
45X68MM |
