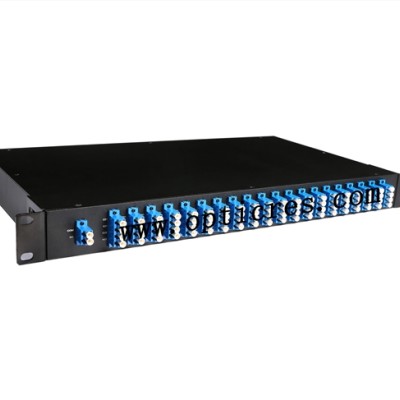

珠海飞宇光电推出的光分插复用器（OADM）用于DWDM系统光环路中波长上（Add）下（Drop）信号，本产品波长稳定性好，可满足不同DWDM系统需求．
产品特点：
低插入损耗
低偏振相关损耗
高隔离度
高可靠性与稳定性
产品应用：
上下话路信道
DWDM系统
CATV系统
光纤放大器
网络扩容
技术参数：
参数 |
4 通道 |
8 通道 |
|||
Add |
Drop |
Add |
Drop |
||
通道波长 (nm) |
ITU Grid |
||||
中心波长精度 (nm) |
±0.05（100G）/ ±0.1（200G） |
||||
通道间隔 (GHz) |
100 |
||||
通道带宽 (@-0.5dB带宽) (nm) |
>0.22 (100G) / >0.5(200G) |
||||
插入损耗(dB) |
下话路（In—Drop） |
2.0 |
3.2 |
||
上话路（Add---Out） |
2.0 |
3.2 |
|||
剩余信道（In---out） |
2.5 |
5.0 |
|||
信道平坦度(dB) |
<0.3 |
||||
隔离度 @Add/Drop |
相邻 |
N/A |
>30 |
N/A |
>30 |
非相邻 |
N/A |
>40 |
N/A |
>40 |
|
插入损耗热稳定度 (dB/℃) |
<0.005 |
||||
波长热稳定度 (nm/℃) |
<0.002 |
||||
偏振相关损耗 (dB) |
<0.1 |
||||
偏振模色散 (dB) |
<0.1 |
||||
方向性 (dB) |
>50 |
||||
回波损耗（dB） |
>45 |
||||
最大通光功率 (mW) |
500 |
||||
工作温度 (℃) |
-10~+75 |
||||
储存温度 (℃) |
-40~+85 |
||||
包装尺寸(mm) |
L100x80xH10 |
||||
备注：以上参数不包含连接头.
订购信息
OADM |
X |
XX |
X |
XX |
X |
X |
XX |
通道间隔 |
通道数 |
结构 |
第一个通道 |
光纤类型 |
光纤长度 |
输入/输出 接头 |
|
1=100G 2=200G |
04=4 Channel 08=8 Channel 16=16 Channel
|
44=4x4 Add and Drop 8=8x8 Add and Drop
|
21=Ch21 …… 34=Ch34 …… 50=Ch50 …… |
1= 250um裸纤 2=900um松套管 3=2mm光纤 4=3mm光纤 |
1=1m 2=2m S=客户要求 |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=客户要求 |
