无源滤波片式波分复用器

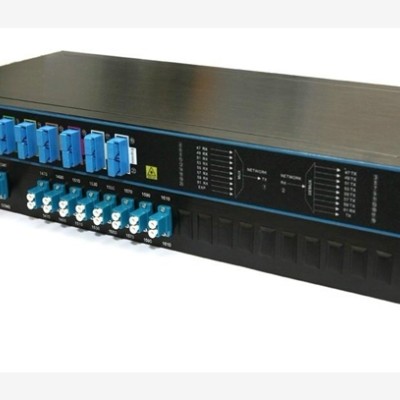

1U机架式 MUX/DEMUX（图）
该产品采用1U机架式设计，可安装于标准19寸机柜中，可支持1270nm～1610nm之间相隔20nm的CWDM波长进行复用，支持C21~C60之间相隔100Ghz的DWDM波长复用解复用，并具备升级功能。
特点：
n 与光纤参数无关，结构稳定
n 信号通带比较平坦
n 插入损耗低
n 高隔离度
n 高稳定性和高可靠性
n 温度特性很好
n 偏振相关损耗低
性能参数：
CWDM性能指标
参数 |
4通道 |
8通道 |
16通道 |
|
中心波长(nm) |
1270~1610或1271~1611 |
|||
中心波长精度(nm) |
±0.5 |
|||
通道间隔(nm) |
20 |
|||
通带宽度(nm) |
±6.5 |
|||
插损(dB) |
≤1.6 |
≤2.5 |
≤4.5 |
|
一致性(dB) |
≤0.6 |
≤1.0 |
≤1.5 |
|
信道平坦度(dB) |
≤0.3 |
|||
隔离度(dB) |
相邻 |
≥30 |
||
非相邻 |
≥45 |
|||
插入损耗热稳定度(dB/℃) |
<0.005 |
|||
波长热稳定度(nm/℃) |
<0.002 |
|||
偏振相关损耗(dB) |
<0.1 |
|||
偏振模色散(ps) |
<0.1 |
|||
方向性(dB) |
≥50 |
|||
回波损耗(dB) |
≥45 |
|||
最大通光功率(mW) |
300 |
|||
工作温度(℃) |
-20~+75 |
|||
储存温度(℃) |
-40~+85 |
|||
封装尺寸（mm） |
440（W）× 44（H）×340（D） |
|||
DWDM性能指标
参数（DWDM） |
4通道 |
8通道 |
16通道 |
32通道 |
40通道 |
||
通道波长 (nm) |
ITU 100GHz Grid |
||||||
中心波长精度 (nm) |
±0.1 |
||||||
通道间隔(nm) |
100 |
||||||
通频带 (@-0.5dB 带宽 (nm) |
>0.25 |
||||||
插入损耗 (dB) |
≤2.3 |
≤4.3 |
≤4. 8 |
≤6.0 |
≤6.5 |
||
通道一致性 (dB) |
≤0.6 |
≤1.0 |
≤1.5 |
2.0 |
2.0 |
||
信道平坦度(dB) |
<0.3 |
||||||
隔离度 (dB) |
相邻 |
＞25 |
|||||
非相邻 |
＞35 |
||||||
插入损耗热稳定度 (dB/℃) |
<0.005 |
||||||
波长热稳定度(nm/℃) |
<0.002 |
||||||
偏振相关损耗 (dB) |
<0.1 |
<0.25 |
<0.30 |
||||
偏振模色散（ps） |
<0.1 |
||||||
方向性(dB) |
>50 |
||||||
回波损耗 （dB） |
>45 |
||||||
最大通过功率 (mW) |
300 |
||||||
工作温度 (℃) |
-5~+75 |
||||||
储存温度 (℃) |
-40~85 |
||||||
设备尺寸 (mm) |
440（W）× 44（H）×340（D） |
||||||
