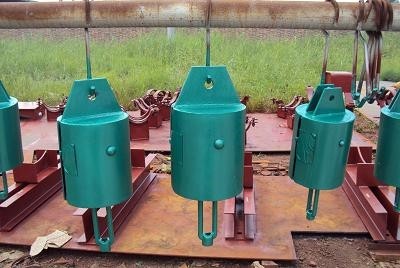

单板整定弹簧支吊架

使用微信扫描二维码分享朋友圈，成交更快更简单！

一八一三一七四七七九三

四、型号的表示方法

五、性能、特点

1. 载荷、位移范围。载荷范围：20 daN—21000 daN ；位移范围有三种：0—45(40) mm 、0—90(80) mm 、0—135(120) mm；

2. 结构型式。结构：吊—吊式、支—吊式、支—支式、横担式，型式：根据空间和位置选择；

3. 弹簧支吊架用外壳保护弹簧，免受机械损伤和环境腐蚀；

4. 弹簧支吊架设有载荷、位移指示标牌，并在标牌上标记了冷、热态的设计位置。

六、弹吊的选择

1. 弹簧规格的选用：

    根据支吊架的工作荷载，位移量位移方向，及要求的荷载变化系数，按表1A，表2A选择弹簧。

    表1A，表2A均是按“热态吊零”的原则编制的。

    当“冷态吊零”时，热位移向上应查“向下”栏，热位移向下则查“向上”栏。

    表1A，表2A按不同荷载变化系数C＇列出了弹簧的经济工作范围。

    对热位移向上，粗横线以上为经济工作范围；对热位移向下，粗横线以下为经济工作范围。

    弹簧选择举例：

        ⑴ 工作荷载Pgz=-10080 daN，热位移△Yt=+36 mm，荷载变化系数C＇≤0.25，试选择弹簧。

            a 从表2A的荷载栏中热位移向上时经济范围内查得19号弹簧工作荷载为10080 daN；

            b 由荷载10080 daN向右查荷载变化系数C＇≤0.25向上热位移栏得知，此时ZH3型弹簧允许最大热位移量为36 mm，刚好

              满足要求，因此选用一只ZH319弹簧；

            c 由荷载10080 daN向左查位移栏得知，工作荷载下位移量为39 mm，然后可算得安装荷载下位移量为39+36=75 mm；

            d 由位移量栏ZH3中75 mm向右查19号弹簧的冷态整定荷载为12600 daN。
