没有“钨丝”的无极管中管又叫CCFL,DCFL

映盛：无极管中管L系列

       “真正的无极管中管”没有“钨丝”又叫CCFL,DCFL

        高光效，寿命长达40000小时，是传统的日光灯管的8-10倍

        比普通日光灯节能50%

        光线柔和、全面护眼，显色性高达86，高功率因素0.98

        宽电压启动，从85V---265V都能正常工作

产品展示

类别Type Ccfl T-8/10(inverter built-in)

电压Optional Voltage 90v~240v 50Hz-60Hz

功率Power 12/24w

功率因子Power Factor >0.95

流明输出Lumen Output 1000lm/1900lm

光通亮Luminance Efficacy 85lm/w

寿命Lifespan >40000hrs

频率Frequency 50KHz5

启动电压Starting Voltage 2.1KV

管电压Tube Voltage 2.2KV

色温Color Temperature 2700k /4200k/6500k/8000k

灯长度Lamp Lengths 600mm/1200mm

保质期Warranty 3years

证书Certificates CE(申报中) ,SGS

显色指数Color Rendering Index >86

产品介绍：

      广州映盛节能公司一致致力于高效长寿命节能产品的研发和应用，经过不断的努力，终于创新研发出“无极管中管L”----顾名思义就是没有“灯丝”的管中管，又命“CCFL灯管”，也有的称为“DCFL灯管”，也就是国内外一直应用在电视机背光上面的“冷阴极灯管”。

     冷阴极荧光灯是属于荧光灯的一种，其发光原理非常类似日光灯。在有涂荧光体的玻管中封入惰性气体（Ne-Ar混合气）与微量的活性金属气体，并于玻管两端的电机间外加一高压电场（高频率），使其产生气体放电现象；自由电子从阴极发射，经过一长串的能量搬运（与惰性气体碰撞），蓄积了相当程度的动能，最后和低压的活性金属原子相撞，电子将动能传给原子使其激发。这受激原子返回基态时，所吸收的能量被以紫外线（253.7nm）的形式释放，而荧光体吸收此光能后，再转变成可见光放射出来。自由电子不断地被外电场加速，上述的过程也就不断地在灯管中进行。此外，由于本过程是属不同能量的转换，故必须考虑电能与光能之间的转换契合度，所以在CCFL使用上必须注意电力反转器（Inverter）的合理设计。

CCFL伏安特性 ：

     在某种情况下，CCFL的伏安特性与齐纳二极管的伏安特性十分相似，在没有点亮前，CCFL呈现无穷大的阻抗，一旦点亮，基本上是一个电阻性阻抗。

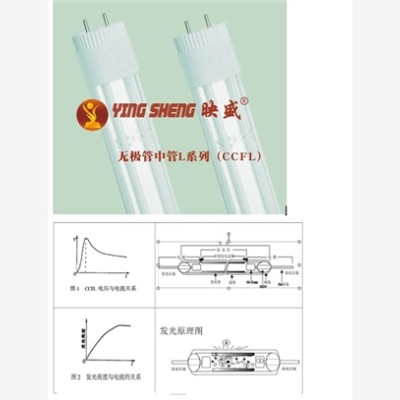

      图1可以看出，曲线可分启动阶段和工作阶段。虚线左边为灯管的启动阶段，灯管启动初期，电流及其微弱，随着灯管两端电极之间的电压的增大，灯管内的汞离子加速增加并定向运动，灯管电流逐步增大，当电压升至一定量时，灯管启动。

     灯管启动后呈现负阻抗特性，及电流越大管子两端的电压就越小。在阶段电流决定灯管的发光亮度，如图2所示。可见，CCFL的发光亮度的增大可以通过增大电流来实现，但增大电流的作用是有限的，且过大的电流会使灯管的电极受到损坏，进而影响灯管的寿命

冷阴极灯构造：如图
