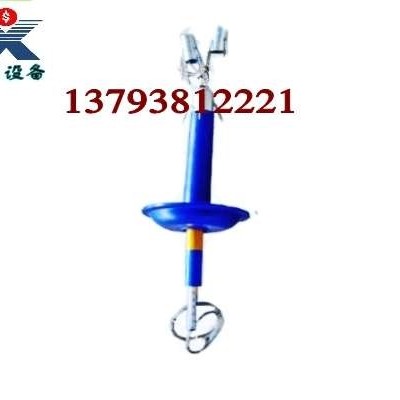

LBY-2顶板离层仪

使用微信扫描二维码分享朋友圈，成交更快更简单！

LBY-2顶板离层仪，LBY-3顶板离层仪，ACLY-2顶板离层指示仪，CDY-3顶板离层仪，WBT-10顶板离层观测仪，DLY-2丁字形顶板离层仪，LBY-2H顶板离层仪

2、顶板离层仪：

(1)用锚杆钻机打眼，钻头采用规格为Φ27mm或Φ28mm的合金钢钻头和中空六棱钎子。打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深1m。

(2)用锚索将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。最后将离层仪白色PVC套管推入孔中，确认固定在PVC套管下端的紧贴顶板。

(3)对准刻度：将两测点指示刻度尺与红色套管一端对齐，将绳卡死，并截去多余钢丝绳然。

(4)安装完毕后记下深浅基点刻度的初始值。

 (5)顶板离层仪必须由技术员现场指导安装。

(6)顶板离层指示仪安装时应进行编号、挂牌管理。

顶板离层指示仪内容填写必须工整、清晰、真实，悬挂位置合理并面向人行道便于观察，巷道施工单位必须保证离层仪和牌板清洁、完好。

(7)顶板离层仪深浅部测筒不得被网片等其它杂物绊住，以免影响顶板离层监测。

(8) 施工队组必须建立顶板离层指示仪观测台账，台帐应由当班验收员如实填写，离层指示仪安装后连续观察不少于5天，值班队干每天负责落实。生产科矿压组不定期下井对顶板离层指示仪安装质量进行检查，对顶板离层指示仪读数进行复查。

二、ACLY-2顶板离层指示仪，CDY-3顶板离层仪，WBT-10顶板离层观测仪，DLY-2丁字形顶板离层仪，LBY-2H顶板离层仪

1、观测责任人：队组技术员对所施工巷道内的顶板离层仪进行监测和记录，填写顶板离层仪管理牌板，并负责汇总监测数据、建档，其他跟班队干也必须随时观察，以便及时发现异常现象，及时处理，确保安全。

2、监测频度：新安装的顶板离层仪必须至少连续七天观察记录，根据实际观察的变化情况，特殊区域内的离层仪（读值变化较快的离层仪），要求技术员每天进行检测和记录，顶板移动量在安全区内的顶板离层仪，要求每周一次检测和记录。

3、监测方法：顶板离层仪的深、浅刻度读数等于移动量减初始值；当锚杆支护范围内顶板下沉时，顶板离层仪的深、浅两个基点的刻度都有变化，锚索支护范围内顶板下沉而锚杆支护范围内顶板不动时，顶板离层仪只有深基点刻度变化，若锚杆、锚索支护范围内的顶板同时下沉时，顶板离层仪深、浅基点上的刻度都有变化，而深基点刻度的变化量即是顶板下沉量的总和。

三、ACLY-2顶板离层指示仪，CDY-3顶板离层仪，WBT-10顶板离层观测仪，DLY-2丁字形顶板离层仪，LBY-2H顶板离层仪

施工队组技术员对当天监测数据进行分析处理，发现异常及时上报生产地质技术部，并和技术组有关人员一起对监测数据进行分析，然后报地质总工程师，由总工程师主持分析，并根据分析结果提出整改措施，并进行整改落实。直接领导每月对顶板离层仪的监测数据进行监督检查，对存在问题下达整改通知书；队组接到整改通知书时要及时按标准整改。
