【进口气动蝶阀】【气动高温蝶阀】【气动真空球阀】
德国汉威阀门集团中国一级授权代理商
GERMANY HANWEI VALVECO.,LTD
我们不是最好，但我们在不懈的追求更好!-德国汉威

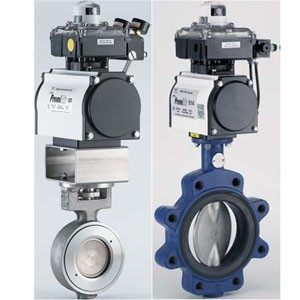

气动蝶阀，是KARL公司进行特殊设计，精心制造的产品。蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
一、阀体
公称通径：15~1000mm 公称压力：PN1.6MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：WCB，HT200 ZG25I
ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M衬四氟乙烯，
温度范围：常温-20℃~+200℃
中温+200℃～＋450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨。
二、阀内组件
阀芯型式：阀板
流量特性：直线性或等百分比持性
材 料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座
阀杆材料：不锈钢，衬四氟乙烯， 可调比：100：1
三、执行机构
气缸形式：单缸式或双缸式 气缸工作压力：0.4~0.7MPa 气缸开关时 间：双作用式1~5秒
气缸空气耗量：1~131L 电磁阀电源：220VAC，24VDC
气动蝶阀规格性能表
|
公称通径DN |
50 |
65 |
80 |
100 |
15 |
10 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
流量系数（Kv） |
110 |
180 |
232 |
368 |
55 |
75 |
1240 |
2025 |
2712 |
3875 |
5038 |
6330 |
7755 |
11886 |
15375 |
19380 |
25695 |
31365 |
|
动作范围 |
0－90° |
|||||||||||||||||
|
允许压差ΔP |
小于公称压力（1.6MPa） |
|||||||||||||||||
|
泄漏量 |
按GB/T4213-92，kV值的10-4 |
|||||||||||||||||
|
基本误差 |
±2.5% 带定位器 |
|||||||||||||||||
|
回差 |
2.5% 带定位器 |
|||||||||||||||||
|
死区 |
1% 带定位器 |
|||||||||||||||||
|
环境温度 |
-20℃~+90℃ |
|||||||||||||||||
以上是【进口气动蝶阀】的详细信息，如果您对进口气动蝶阀的公称压力、阀体材质、额定流量系数、介质种类、温度范围、阀前后压力（压差）、电源电压、控制信号有什么疑问，请联系我们获取进口电磁阀代理商的最新信息。
400-6352-900
