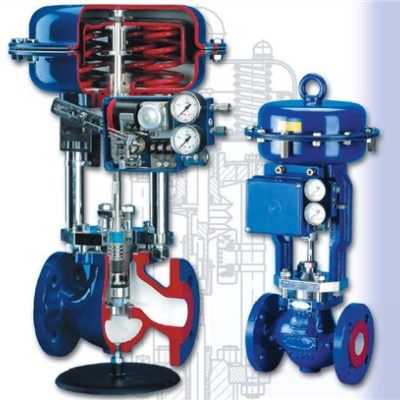

【进口低噪音笼式调节阀】【小噪音】【大流量】
德国汉威阀门集团中国一级授权代理商
GERMANY HANWEI VALVECO.,LTD
自控阀门的巨头-德国汉威
结构特点和应用范围
低噪音笼式调节阀：可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
技术参数和性能指标
阀 体
型 式 直通铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 150、300、600
JIS10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW （65～200mm）
材 料 铸钢（ZG230-450）铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖 常温型（P）：-5～+230℃ 伸长Ⅰ型（EⅠ）：+230～+566℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 金属阀座的压力平衡式阀芯
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、40～120、80～240kPa
供气压力 140～400kPa
气源接口 Rc 1 4
环境温度 -30～+70℃
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 小于阀额定容量的0.1%，符合ANSI B16.104-1976Ⅲ级
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
可调范围 25：1
以上是【进口低噪音笼式调节阀】的详细信息，如果您对进口低噪音笼式调节阀的公称压力、阀体材质、额定流量系数、介质种类、温度范围、阀前后压力（压差）、电源电压、控制信号有什么疑问，请联系我们获取进口电磁阀代理商的最新信息。
