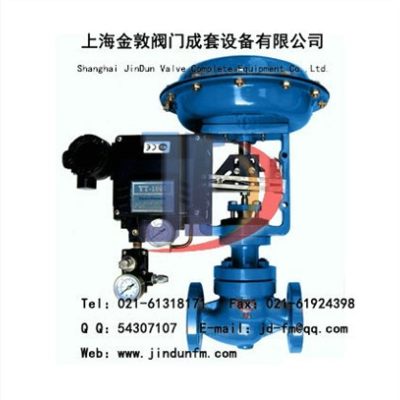

ZJHM气动单座调节阀
以下为ZJHM气动单座调节阀简单介绍，如需更详细资料请咨询上海金敦阀门服务热线：021-61318171 QQ：54307107
ZJHM气动单座调节阀产品概述
精小型气动单座调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
精小型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度氏、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。
精小型气动单座调节阀操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛用户中取得高质量的控制效果。
精小型气动单座调节阀主要技术参数和性能指标
主要技术参数
阀座直径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||||||||||
公称通径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|||||
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||||||
公称压力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||||||||
行 程mm |
16 |
25 |
40 |
60 |
||||||||||||||||
流量特性 |
直线、等百分比 |
|||||||||||||||||||
介质温度℃ |
-20～200（常温型）、-40～+250、-40～250（中温型） |
|||||||||||||||||||
法兰尺寸 |
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 |
|||||||||||||||||||
法兰型式 |
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 |
|||||||||||||||||||
阀体 |
PN（MPa） |
0.6,1.6 |
HT200 |
|||||||||||||||||
4.0,6.0 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|||||||||||||||||||
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|||||||||||||||||||
上阀盖型式 |
普通式（常温型），热片式（中温型） |
|||||||||||||||||||
可调比 |
50:1 |
|||||||||||||||||||
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：021-61318171、QQ54307107， 本资料来自 上海金敦阀门 hhttp://www.jindunfm.com/ 如需转载请注明
