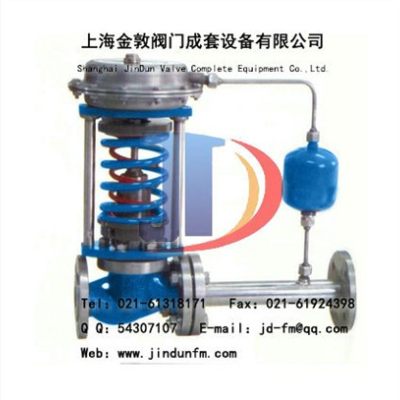

ZZYP自力式压力调节阀
以下为ZZYP自力式压力调节阀简单介绍，如需更详细资料请咨询上海金敦阀门服务热线：021-61318171 QQ：54307107
ZZYP自力式压力调节阀产品概述
ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。
特点：
•自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
•压力分段范围细且互相交叉，调节精度高。
•压力设定值在运行期间可连续设定。
•对阀后压力调节，阀前压力与阀后压力之比为10:1~10:8。
•橡胶膜片式检测，执行机构检测精度高、动作灵敏。
•采用压力平衡机构，使调节阀反应灵敏、控制精确。
阀体：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜盖：A3 A3钢涂四氟乙烯 不锈钢
填料：聚四氟乙烯 柔性石墨
橡胶膜片：丁睛、乙丙、氟、耐油橡胶
主要技术参数和性能指标
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||||||||||
额定流量系数 Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|||||||||||||||||
额定行程 (mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|||||||||||||||||||||
公称压力 PN(MPa) |
1.6 、 4.0 、 6.4 |
|||||||||||||||||||||||||||||
压力调节范围 (kPa) |
15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 |
|||||||||||||||||||||||||||||
流量特性 |
快开 |
|||||||||||||||||||||||||||||
调节精度 ( ％ ) |
± 5 |
|||||||||||||||||||||||||||||
使用温度 ( ℃ ) |
≤ 350 |
|||||||||||||||||||||||||||||
允许 |
硬密封 (l/h) |
单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 ) |
||||||||||||||||||||||||||||
软密封 (ml/h) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
||||||||||||||||||||
减压比 |
最大 |
10 |
||||||||||||||||||||||||||||
最小 |
1.25 |
|||||||||||||||||||||||||||||
