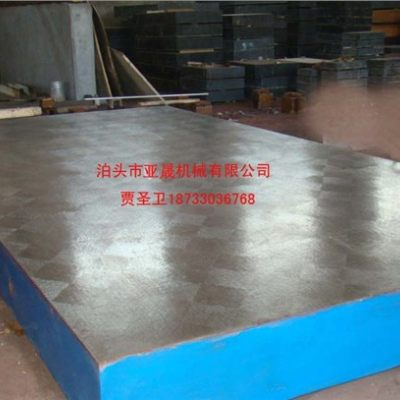

铸铁平板是用于工件检测或划线的平面基准器具。
按其材质分为钢制平板、铸铁平板和岩石平板。
按其结构，铸铁平板分为筋板式和箱体式，岩石平板分为凸缘式和无凸缘式。
按其用途分为检验平板、划线平板和压砂平板。
按其准确度级别分为00、0、1、2、3级平板，其中2级以上为检验平板，3级为划线平板。
这样的划分进一步保证了高精度平板的工艺性能和内在质量。
比重：2970-3070kg/m3
抗压强度：245-254kg/mm2
弹性磨量：1.27-1.47N/mm2
线膨胀系数：4.6×10—6/℃
吸水率0.13%
肖氏硬度HS70以上。
检验标准:用涂色法检验。
0级1级平板平台在每边为25㎜平方的范围内不少于25点。
2级平板平台在每边为25㎜平方的范围内不少于20点。
3级平板平台在每边为25㎜平方的范围内不少于12点。
铸铁平板用途：适用于各种检验工作，精度测量用的基准平面，主要用于机械工件检验测量中的基准面，检查零件的尺寸精度或行为偏差，并可作精密划线，在机械制造检验中是最不可缺少的平面基准量具。
铸铁平板材质：高强度铸铁HT200-300，工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度或自然时效2-3年）因此该产品的精度稳定，耐磨性能好。铸铁平板规格：200×200—2000×4000，（特殊规格可根据需方图纸制作或双方商定生产加工）铸铁平板精度：按国家标准计量检定规程执行，分别为0、1、2、3和精刨五个等级。
铸铁平板/铸铁平台标准规格及对应级别标准：
|
规格 |
精度等级 |
规格 |
精度等级 |
||||||||
|
0级 |
1级 |
2级 |
3级 |
精刨 |
0级 |
1级 |
2级 |
3级 |
精刨 |
||
|
100×100 |
4 |
8 |
26 |
|
|
2500×2500 |
|
|
72 |
180 |
270 |
|
200×100 |
5 |
10 |
20 |
|
|
3000×1000 |
|
|
|
168 |
248 |
|
200×200 |
5 |
10 |
20 |
|
|
3000×1500 |
|
|
|
174 |
154 |
|
300×200 |
6 |
12 |
24 |
|
|
3000×2000 |
|
|
|
184 |
275 |
|
300×300 |
6 |
12 |
24 |
|
|
3000×2500 |
|
|
|
186 |
276 |
|
400×300 |
6 |
12 |
24 |
|
|
3000×3000 |
|
|
|
210 |
300 |
|
400×400 |
6 |
12 |
24 |
|
|
4000×1000 |
|
|
|
210 |
300 |
|
500×300 |
6 |
12 |
24 |
|
|
4000×1500 |
|
|
|
210 |
300 |
|
500×500 |
7 |
14 |
28 |
|
|
4000×2000 |
|
|
|
219 |
310 |
|
600×400 |
7 |
14 |
28 |
|
|
4000×2500 |
|
|
|
228 |
340 |
|
600×500 |
7 |
14 |
28 |
|
|
4000×3000 |
|
|
|
240 |
360 |
|
800×500 |
8 |
16 |
32 |
80 |
|
5000×1500 |
|
|
|
249 |
370 |
|
800×600 |
8 |
16 |
32 |
80 |
|
5000×2000 |
|
|
|
255 |
375 |
|
900×600 |
8 |
16 |
32 |
80 |
|
5000×2500 |
|
|
|
264 |
390 |
|
1000×750 |
9 |
18 |
36 |
90 |
|
5000×3000 |
|
|
|
287 |
420 |
|
1000×1000 |
10 |
20 |
39 |
96 |
|
6000×1500 |
|
|
|
287 |
420 |
|
1200×1000 |
|
20 |
39 |
96 |
|
6000×2000 |
|
|
|
293 |
430 |
|
1500×1000 |
|
24 |
48 |
120 |
|
6000×2500 |
|
|
|
300 |
450 |
|
1500×1500 |
|
25 |
50 |
125 |
|
6000×3000 |
|
|
|
308 |
460 |
|
2000×1000 |
|
26 |
52 |
129 |
|
8000×1500 |
|
|
|
366 |
500 |
|
2000×1500 |
|
|
56 |
140 |
|
8000×2000 |
|
|
|
370 |
520 |
|
2000×2000 |
|
|
60 |
152 |
230 |
8000×2500 |
|
|
|
375 |
530 |
|
2500×1500 |
|
|
64 |
152 |
230 |
8000×3000 |
|
|
|
382 |
570 |
|
2500×2000 |
|
|
68 |
168 |
248 |
|
|
|
|
|
|
晨鑫量具生产各种铸铁平板（台）、划线平台、铆焊平板、检验平板、T型槽装配平台、对接床身、三座标平板、镗铣床工作台、立车工作台、铁地板,灰铁铸铁地板,机床床身、大理石平板、模具垫板，实验室基础平板，槽铁（地轨）铸铁地轨,地槽铁,地梁轨,垫箱及各种量具机床铸件，机床底座，机床滑台，十字滑台,机床工作台,非标机床设计,数控机床升级改造,机床维修改造,各种机床整机装配详情咨询：18733036768
