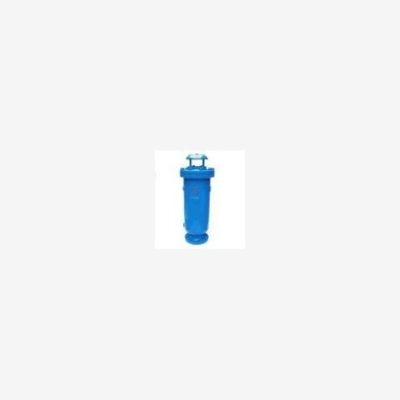

产品概述
污水复合式排气阀原理与复合式排气阀相同，只是将结构略作改动，即将阀体加长，杠杆机构稍作改动（如图）。这样将控制部分降低，使污物只在阀体下部，不会缠绕上部排气部分各机构，不影响排气，不致漏水。
|
序号 |
名 称 |
材 质 |
|
1 |
杠杆B |
不锈钢 |
|
2 |
活 塞 |
不锈钢 |
|
3 |
顶 塞 |
铝青铜＋橡胶 |
|
4 |
杠杆A |
不锈钢 |
|
5 |
垫圈环 |
合成橡胶BUNA－N |
|
6 |
导 套 |
不锈钢 |
|
7 |
杠杆架 |
不锈钢 |
|
8 |
浮 球 |
不锈钢 |
|
9 |
阀 盖 |
灰铸铁 |
|
10 |
阀 体 |
灰铸铁 |
|
11 |
排气帽 |
灰铸铁 |
产品连接尺寸
|
公称直径
DN |
H |
D |
D1 |
Z |
d |
|
50 |
490 |
160 |
125 |
4 |
18 |
|
80 |
590 |
195 |
165 |
4 |
18 |
|
100 |
750 |
215 |
180 |
8 |
18 |
|
150 |
850 |
280 |
240 |
8 |
22 |
|
200 |
1000 |
335 |
295 |
8 |
22 |
|
250 |
1200 |
390 |
350 |
12 |
22 |
内部结构示意图
|
型号 |
SCAR系列 |
|
公称通径 |
50∽250mm |
|
公称压力 |
1.0MPa |
|
介质温度 |
常温 |
|
适用介质 |
污水 |
|
材质 |
铸铁 |
|
浮球 |
不锈钢 | |
