德标截止阀，国标截止阀，美标

使用微信扫描二维码分享朋友圈，成交更快更简单！

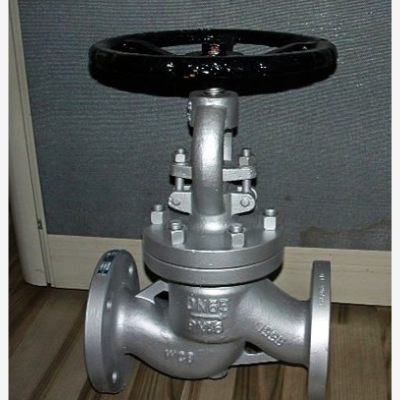

J41W不锈钢法兰截止阀供应商，不锈钢截止阀生产厂家.系列产品，主要用来切断（或接通）管路介质。适用于化工等行业的硝酸、醋酸等场合。

该系列产品按国家标准生产，具有结构先进，工艺性能，各项性能指标达到先进标准水平。

结构特点

　　该型阀门采用平面密封和锥面密封两种密封型式，可使用于不同工况的介质要求，具有密封性能稳定，使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升，打开通道使介质顺利通过。

设计与制造标准：

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

性能规范

型号 公称压力 试验压力 工作温度(℃) 适用介质

强度(水)(Mpa) 密封(水)空气(Mpa) 低压密封空气(Mpa)

J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID

J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类

ACETIC ACID

醋酸类

NITRIV ACID

硝酸类

J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETIC ACID

J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

主要零件材质

零件名称 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB

阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB

阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13

阀杆 ZG1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13

1.6MPa主要连接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400

L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950

H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380

W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900

重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

2.5MPa主要连接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400

L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950

H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380

W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900

重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170
