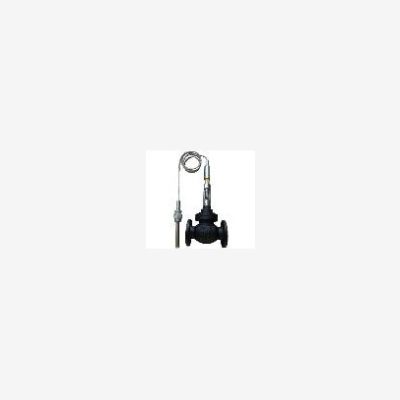

济南自力式温控阀 自力式温控阀 自力式温控阀供应商 自力式温度调节阀
根据被控介质温度的变化自动调节阀开度，无需外界能源而进行温度自动调节，适用于蒸汽、热水、热油等为介质的各种换热场合，广泛应用于采暖供热，制冷空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行业。
型号 H1
(mm) D1
(mm) D
(mm) D2
(mm) L
(mm) d
(mm) G
(mm) H2
(mm) n-Φ
(mm) KV值(m3/h)
DN15 500 95 15 65 130 25 114
180 4-Φ14 3.2
DN20 520 105 20 75 150 25 114
180 4-Φ14 5
DN25 545 115 25 85 160 25 114
180 4-Φ14 8
DN32 555 135 32 100 180 25 114
180 4-Φ18 16
DN40 570 145 40 110 200 25 114
180 4-Φ18 25
DN50 610 160 50 125 230 25 114
280 4-Φ18 35
DN65 635 180 65 145 290 25 114
280 4-Φ18 54
DN80 680 195 80 160 310 25 114
280 8-Φ18 86
DN100 720 215 100 180 350 25 114
280 8-Φ18 120
DN125 760 245 125 210 395 25 114
380 8-Φ18 190
DN150 800 280 150 240 470 25 114
380 8-Φ23 270
DN200 950 335 200 300 550 25 114
480 12-Φ22 380
DN250 985 405 250 355 640 25 114
480 12-Φ22 450
工作原理
自力式调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。贝控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。
特点
●体积小、重量轻、安装简易，准确可靠寿命长
●调解设定简易，免维修式工作，无需昂贵的调试费用
●无源工作（无电源、气源正常工作）
●阀体内部采用平衡元件，克服高压差关闭，开启
●阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。
●温度感应时间： 初次动作120秒，以后30秒；控制精度：±2℃。
技术参数
●公称压力：PN16
●行程：DN25～DN100：20mm, DN125～DN250：40mm
●泄漏量：0～0.05Kvs
●温度设定范围：+35℃～+110℃
●介质温度：+1℃～+180℃（特殊场合提供PN25铸钢材质阀体，介质温度：+1—350℃）
●阀瓣特性：快开式比例调节
●材质：阀体：铸铁，阀杆、阀瓣：不锈钢，执行器、感温包：不锈钢
