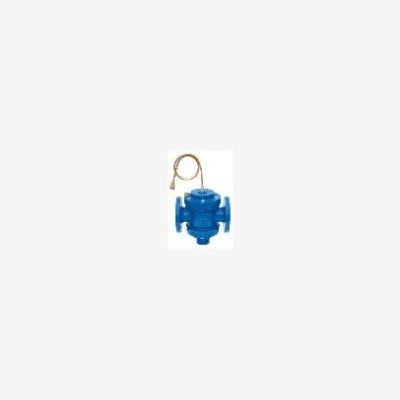

一、上海精工阀门厂ZYC自力式压差控制阀产品说明：
ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。特别适用于分户计量或自动控制系统中。供应上海精工阀门厂ZYC精工自力式压差控制阀,精工阀门 上海精工阀门厂ZYC自力式压差控制阀
二、
该阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差，并有以下特点： 上海精工阀门厂ZYC自力式压差控制阀
1、恒定被控系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、采用先进的无级调压结构，控制压差可调比达25：1；
5、具备自动消除堵塞功能；
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
三、
1、公称压力1.6MPa； 上海精工阀门厂ZYC自力式压差控制阀
2、介质温度0-150℃；
3、工作压差范围0.02-0.3MPa；
4、控制压差设定值 ：0.02MPa；控制压差可调范围0.02-0.3MPa；
5、导压管长度:1.6m
6、导压管连接端尺寸：1/2"管螺纹。
四、
1、介质流动方向应与阀体箭头方向一致；
2、该型阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2“球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阴在阀塞上，可将1/2"球阀关闭3-5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；
6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差前压力表降低0.01MPa时，控制压差即由设定的0.02MPa增大到0.03MPa，以此类推；
7、该阀的工作压差为0.02-0.03MPa，如安装后发现其工作压差大于0.3MPa时应在供水管上安装手动调节阀，降低热力入口装置处的供、回水管压差，否则，压差阀可能只在小开度下长期工作，会产生噪音，还会大大降低该阀的使用寿命。
五、 上海精工阀门厂ZYC自力式压差控制阀,
型号
|
公称直径(mm)
|
安装方式
|
阀长(mm)
|
流量系数(Kv)
|
P=20ka时
控制流量范围（m3h |
ZYF15-16
|
DN15
|
螺纹连接
|
100
|
0.07-5.4
|
0.1-1.5
|
ZYF20-16
|
DN20
|
110
|
0.07-5.4
|
0.1-1.5
|
|
ZYF25-16
|
DN25
|
125
|
0.1-8.5
|
0.2-2
|
|
ZYF32-16
|
DN32
|
法兰连接
|
180
|
0.3-13.2
|
0.5-4
|
ZYF40-16
|
DN40
|
190
|
0.5-25
|
1-6
|
|
ZYF50-16
|
DN50
|
210
|
0.7-39
|
2-10
|
|
ZYF65-16
|
DN65
|
255
|
1.2-58.4
|
3-15
|
|
ZYF80-16
|
DN80
|
290
|
1.8-80.4
|
5-25
|
|
ZYF100-16
|
DN100
|
330
|
3.0-118
|
10-35
|
|
ZYF125-16
|
DN125
|
395
|
8.0-285
|
20-80
|
|
ZYF200-16
|
DN200
|
455
|
10-603
|
40-160
|
|
ZYF250-16
|
DN250
|
535
|
20-901
|
75-300
|
|
ZYF300-16
|
DN300
|
700
|
25-1390
|
100-450
|
|
ZYF350-16
|
DN350
|
810
|
30-1740
|
200-650
|
400-6352-900
