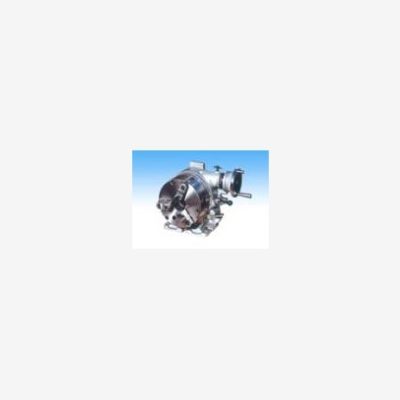

F3强力型等分分度头：
1.用途：
F3等分分度头是立卧式的，主轴可与机床工作台成水平与垂直两种情况下使用。可用于铣床、磨床、钻床及刨床上，可将工件分成2、3、4、6、8、12、24等分，也可用蜗轮副传动进行任意分度。
2.主要规格和参数：
|
项目
|
规格F3
|
|
中心高 mm
|
150
|
|
主轴定心直径 mm
|
Φ119.774
|
|
可分等分数
|
2、3、4、6、8、12、24
|
|
主轴的圆周刻度
|
360°
|
|
主轴轴肩直径mm
|
Φ212
|
|
蜗轮副模数
|
1.5
|
|
蜗轮副传动比
|
1:90
|
|
蜗杆每转所代表的转台度数
|
4°
|
|
游标最小示值
|
10"
|
|
定位键宽度 mm
|
16
|
|
可配卡盘
|
K31210A
|
|
24等分单个分度误差
|
25"
|
|
蜗杆副分度误差
|
±60"
|
|
净重 Kg
|
(62) 77
|
|
毛重 Kg
|
73) 88
|
|
箱体尺寸 mm
|
490×425×380
|
|
项目
|
规格F3-6
|
|
中心高mm
|
130
|
|
主轴定心直径 mm
|
Φ80
|
|
可分等分数
|
2、3、4、6、8、12、24
|
|
主轴的圆周刻度
|
360°
|
|
主轴轴肩直径mm
|
Φ170
|
|
蜗轮副模数
|
1.25
|
|
蜗轮副传动比
|
1:90
|
|
蜗杆每转所代表的转台度数
|
4°
|
|
游标最小示值
|
10"
|
|
定位键宽度 mm
|
16
|
|
可配卡盘
|
K31167
|
|
24等分单个分度误差
|
25"
|
|
蜗杆副分度误差
|
±60"
|
|
净重 Kg
|
(40) 50
|
|
毛重 Kg
|
（50) 60
|
|
箱体尺寸mm
|
470×350×360
|
