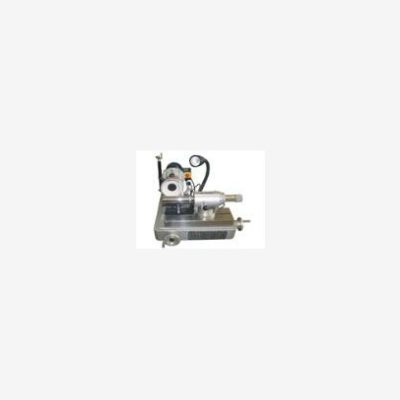

HDT30高精度铣刀刃磨机采用开放式的布局结构，增加了操作空间，加大了磨削范围，可对铣刀、铰刀、钻头的前角，后角以及刃带进行磨削，换用不同附件便可磨削球头铣刀，丝锥等导向刃带。磨刀机的主要部件采用优质铝合金铸造而成，具有重量轻，吸震抗腐蚀等优点，采用了国际上先进的气压悬浮技术，加压后的主轴转动灵活自如，将摩擦降至最低，大大的增加了使用寿命。
以下特殊附件可以选其一为配机标准配件
空气轴承
该装置为HDT30高精度铣刀刃磨机主要附件之一，也可与其它工作台型磨刀机配合使用。
| 名称 | 参数 |
| 空气轴承套筒最大行程 | 9〞 |
| 工作孔所配弹簧夹头 | 5C |
| 所需工作台T形槽宽度 | 12.7mm |
| 供气压力 | ≥0.63MPa |
| 气管接头 | Z1/4〞 |
| 回转角度 | 360° |
| 工作孔中心线对面的平行度 | 0.001/100mm |
| 工作中心线的径向跳动(距孔端60mm处) | 0.015mm |
圆弧修整器
该装置为HDT30型高精度铣刀刃磨机主要附件之一，用于磨削球头铣刀等， 也可与其它工作台型磨刀机配套使用。
| 名称 | 参数 |
| 安装T形槽宽度 | 12.7mm |
| 主轴孔所配弹簧夹头 | 5C |
| 最小进给单位 | 0.0005〞 |
| 最大磨削圆弧半径 | 3〞 |
| 分度角度 | 30° |
| 工作孔对底面的平行度 | 0.02mm/60mm |
| 工作孔中心线的跳动(距孔端60mm) | 0.015mm |
| 主要技术参数 | 公制MM | 英制INCH |
| 磨削铣刀范围(柄径×刀刃直径×长度) | 50×225×250mm | 2〞×9〞×10〞 |
| 工作台回转直径 | 245mm | 9-3/4〞 |
| 工作台横向行程(X轴) | 150mm | 6〞 |
| 工作台纵向行程(Y轴) | 75mm | 3〞 |
| 碗形砂轮最大外形(外径×厚度×孔径) | 125×52×32mm | 5〞×2〞×1-1/4〞 |
| 磨头角度调整范围 | +35°-5° | +35°-5° |
| 空气轴承的回转角度 | 360° | 360° |
| 空气轴承的行程 | 250mm | 10〞 |
| 工作台最小进给单位 | 0.02mm | 0.001 |
| 供气压力 | ≥0.63MPa | ≥0.63MPa |
| 管接头孔径 | Z1/4〞 | Z1/4〞 |
| 主轴孔所配弹簧夹头 | 5C | |
| 两工作台相互移动的平行度 | 0.01/100mm | |
| 套筒中心线对工作台移动的平行度 | 0.01/100mm | |
| 电机转速 | 2800rpm | 3450/2580tpm |
| 电机电压 | 230V | 110V/1phase |
| 电机功率 | 0.25KW | 1/3HP |
| 电机频率 | 50HZ | 60HZ/50HZ |
