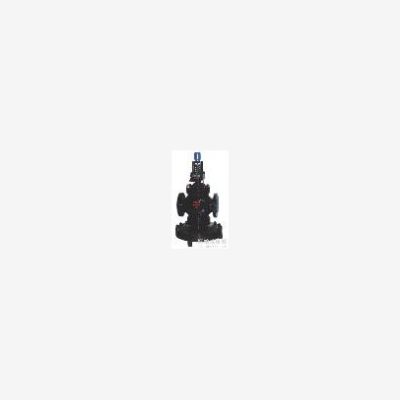

25P先导薄膜式蒸汽减压阀cnjianyafa

【产品用途】
25P先导薄膜式蒸汽减压阀http://www.cnjianyafa.com/jianyafa/25p.html是本公司引进国外先进产品技术并消化吸收而研制的一种新型蒸汽减压阀，本减压阀在普通减压阀的基础上做了较大改进，膜片采用新型材质，并加大了工作面积，因此减压阀上下游压力的细微变化，都能及时反馈到主阀膜片上进而调节主阀阀瓣的开启高度，确保下游压力稳定。

【执行标准】
设计规范：GB/T 12244
结构长度：GB/T 12250
法兰连接：JB/T 79
试验与检验：GB/T 12245
产品标识：GB/T 12220
供货规范：JB/T 7928

【产品型号】
25P-16C(25)
25P-16P(25P)

【主要技术参数和性能指标】
公称压力 1.6 2.5
壳体试验压力(MPa)* 2.4 3.75
密封试验压力(MPa) 1.6 2.5
最高进口压力(MPa) 1.6 2.0
出口压力范围(MPa) 0.1~1.0 0.1~1.6
压力特性偏差 符合GB/T12245-2005标准
流量特性偏差 符合GB/T12245-2005标准
出口压力偏差值(MPa) ≤±0.1
泄漏率 符合GB/T12245-2005标准
工作温度 ≤230°C

注：壳体试验不包含膜片和阀盖

【流量系数(Cv)】
DN 20 25 32 40 50 65 80 100 125 150
Cv 5 8 11 16 28 45 60 90 150 210

【主要零件材质】
零件名称 材质
阀体、阀盖、底座、下阀座 WCB/CF8
阀座 2Cr13/304SS
阀瓣 2Cr13/304SS
阀杆 2Cr13/304SS
膜片 304SS
弹簧 60Si2Mn

【连接尺寸】
公称通径DN 外 形 尺 寸
L H1 Hl
20 185 152 297
25 185 152 297
32 200 181 316
40 220 181 316
50 250 181 316
65 280 342 351
80 310 342 351
100 350 413 383
125 410 413 383
150 450 490 407

【结构图片】

【所属系列】
比例式减压阀 http://www.cnjianyafa.com
