结构概述

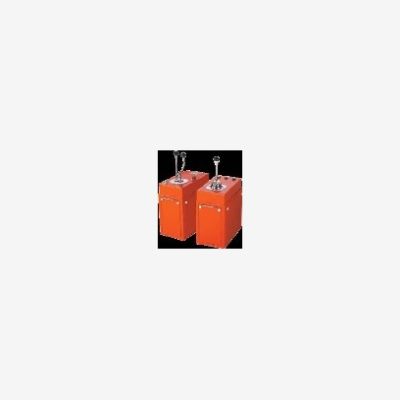

    THQ1系列联动控制台由保护式的左、右控制箱，活动式座椅和脚踏开关组成。右箱装有紧急开关，左箱装有电锁，起动按钮和指示灯，或其它元件。
    联动台所用触头组共有直流10安、交流10安、25安、60安等四种规格。
    操纵手柄是球形。为避免由于起重机震动和意外碰撞使操纵机构误动作，该手柄带有零位自锁装置。手柄由上下两半球组成，只有提握下半球时，才能使手柄离开零位，操动机构。当手柄离开零位时，即可将下半球松开，继续操作。若经常采用反接制动停车，感到操纵不便时，可将手柄下半球提起再顺时针旋转，让下半球固定在提起位置，使零位自锁装置不起作用。六机构后手柄有下按式的零位自锁装置。
    机械传动部份装在箱体上部的罩内，该传动机构分为单手柄联动操纵机构、抓斗双手柄操纵机构、主付钩双手柄操纵机构、单手柄操纵机构以及单手柄水平操纵机构。手柄运动都是用直齿齿轮传动凸轮轴的。控制器的凸轮轴均为立式布置，传动部份各支点全部用滚动轴承，以降低功率损耗。
    定位棘轮3毫米厚钢板冲压而成的，并经过处理而获得较高耐磨性。棘轮上冲有六个定位孔，定位螺钉装入位置不同的孔内，即可决定操纵手柄的档位数。在左右各六档的范围内，档位数可以任意选择。定位棘轮弹簧力是可以调整的，这样就可以根据具体情况，在分档清楚的前提下，调整棘轮弹簧力使手柄操纵力在许可的范围内。
    凸轮为黑色酚醛注射料，其结构为插入式，这样不仅保证了装配位置准确，而且如欲变换触头分合程序时，可以方便地取下任意凸轮，不必将整台产品大拆大卸。
    触头组结构分为两种：10安和25安触头组除银接点直径不同外，其余结构都是一样的。60安触头组为另一种结构形式。因两种结构安装尺寸不同，因此各有不同的安装支板。其中10安触头组可以在银点下面嵌装磁钢，以用于直流控制回路。
    箱体用2毫米钢板制成，四周均可开启，供配线和维修用，传动机构和触头系统可以一起从箱体内取出。
    坐椅底脚不固定，可以任意挪动，坐椅上下可调，左右可转，靠背可舒适地托垫于人体的腰背部，并可随人体前后倾斜。
    脚踏开关为防尘式，内装LX3~11K行程式开关，用于交流380伏，直流220伏，额定发热电流为6A。触头数为一付常驻机构开，一付常闭，该脚踏开关适用于控制音响装置。
    脚踏开关在配线和维修时，首先按下脚踏开关由侧面轴销，取下踏盖然后方可卸下螺钉将盖打开。 石家庄点越机械设备有限公司是NSK、NSK进口轴承、进口NSK轴承、NSK型号、NSK轴承型号、恩斯克轴承、日本NSK、日本轴承、日本NSK轴承、日本NSK进口轴承、日本进口轴承、NSK销售、NSK轴承销售、NSK经销、NSK轴承经销、NSK代理、NSK轴承代理、NSK经销商、NSK轴承经销商、NSK代理商、NSK轴承代理商、NSK总代理、NSK轴承总代理、NSK中国总代理、NSK轴承中国总代理，另外我公司还销售主令控制器、凸轮控制器、联动控制台等,咨询电话：0311-80833987！
