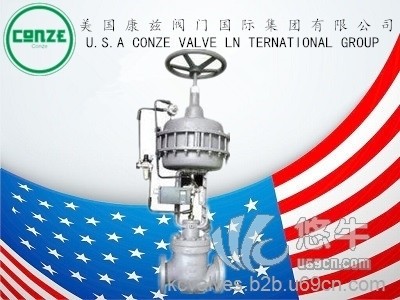

进口套筒双座调节阀

使用微信扫描二维码分享朋友圈，成交更快更简单！

Conze套筒双座调节阀，采用套筒导向，压力平衡式阀芯。与10T00系列相比，该系列的调节阀是套筒双座结构主要应用于泄漏要求不高的场合，因为是双座结构两个密封面都是金属密封因此使用的温度范围更宽一些。阀芯利用压力平衡式结构，启闭力小通过较小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。密封性能好、允许压差大。套筒导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换阀内件，维修效率高，节约人力和时间。平衡式阀芯结构确保所需的执行机构推力最小。

产品名称：套筒双座调节阀

品    牌：Conze

产    地：美国

阀内件特点：套筒导向型
平衡内件结构
套筒双座结构

阀体类型：直通式 /角式

阀盖形式：标准型
散热型
低温型
波纹管

流量特性：等百分比
线性
快开

口径范围：DN40-400（1.5”-16”）

压力等级：PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）

泄漏等级：ASME B16.104 Ⅲ（标准型金属阀座）

管道连接方式：法兰式 /对焊式

适用温度范围：-196° ～ 550°

执行机构类型：气动薄膜式执行机构
气动活塞式执行机构
电动执行机构

阀内组件
阀芯形式：压力平衡式阀芯
调节特性：等百分比、线性
内件材料：内件材料：304、304堆焊STL、316、316堆焊STL、316L等
执行机构
（1）气动执行器
型     号：6100多弹簧式薄膜机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：20-100KPa、40-200KPa、80-240KPa
供气压力：140KPa、160KPa、280KPa、400KPa
气源接头：Rc1/4、Rc3/8
环境温度：-30-+70℃
作用形式：气开式（反作用）、气关式（正作用）
备      注：① 该型号大口径或高压差调节阀也可配6400系列直行程活塞式执行器。
                ② 若环境温度低于-30℃，请与菲克技术人员联系。
（2）电动执行器
型      号：6200系列电动执行器
电      压：220V、380V
环境温度：-30-+70℃
控制信号：4-20mADC（可按客户要求提供4-20mA信号反馈）
性能
泄 漏 量：金属阀座：符合ANSI B16.104  IV级（小于额定CV的0.01﹪）
               非金属阀座：符合ANSI B 16.104  VI级（小于额定CV的10-7）
可 调 比：50:1
回     差：±1﹪（带定位器）、±3﹪（不带定位器）
线     形：±2﹪（带定位器）、±5﹪（不带定位器）
附件（根据要求配置）
定位器，过滤减压阀，手轮机构，限位开关，电磁阀、阀位变送器，气控阀，增速器，保位阀等。

订货须知：
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
