①在靠卡盘处车出跟刀架的支撑部分,修磨好支撑爪后,在细长轴的尾端作450倒角,防止车完时刀具崩刃。
②调整支撑爪的顺序是先下侧(因轴的重量方向向下),后上俩,最后外佣。
③在轴颈接刀处要有1 2 10左右的锥度,使刀刃逐步增加切削力,不至于因切削力的突然增加而造成让刀或扎刀,产生轴颈误差而引起振动,出现多变形或“竹节形”。
④为防止工件振动,跟刀架支撑爪的细长轴轴向长度取40~50mm,径向宽度取10—15mm,为便于散热和排泄粉末,在爪的轴向和径向中间各钻8mm孔或T形通孔。
⑤宽刀精车的安装,刀尖应略低于工件轴线,刀片装入刀杆 后旋转1'~1。30‘,不得大于2。,这样就形成了l。—1030'的刃倾角,使实际后角增大,减小车刀后面的磨损,提高工件表面质量。
@宽刀精车刀切削时采用硫化切削液冷却润滑,如有条件堆好用植物油或两者混合,粗车时要用乳化液,切忌用油类(因为油类散热性差)。
(10)细长轴车削完后,必须垂直吊放,以防弯曲变形。
主轴确定结构方案:
(1)主轴传动系统采用V带、齿轮传动;
2)传动形式采用集中式传动;
(3)主轴换向制动采用双向片式摩擦离合器和带式制动器;
(4) 变速系统采用多联滑移齿轮变速

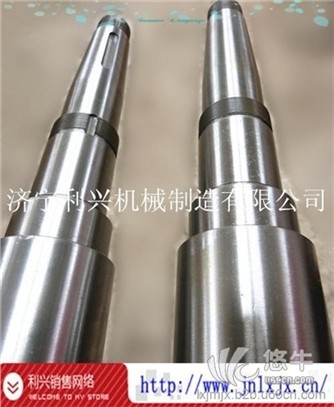

大批生产CA6140车床主轴加工工艺过程
序号 工序名称 工序内容 定位基准 设备
1 备料
2 锻造 模锻 立式精锻机
3 热处理 正火
4 锯头
5 铣端面钻中心孔 毛坯外圆 中心孔机床
6 粗车外圆 顶尖孔 多刀半自动车床
7 热处理 调质
8 车大端各部 车大端外圆、短锥、端面及台阶 顶尖孔 卧式车床
9 车小端各部 仿形车小端各部外圆 顶尖孔 仿形车床
10 钻深孔 钻?48mm通孔 两端支承轴颈 深孔钻床
11 车小端锥孔 车小端锥孔(配1∶20锥堵,涂色法检查接触率≥50%) 两端支承轴颈 卧式车床
12 车大端锥孔 车大端锥孔(配莫氏6号锥堵,涂色法检查接触率≥30%)、外短锥及端面 两端支承轴颈 卧式车床
13 钻孔 钻大头端面各孔 大端内锥孔 摇臂钻床
14 热处理 局部高频淬火(?90g5、短锥及莫氏6号锥孔) 高频淬火设备
15 精车外圆 精车各外圆并切槽、倒角 锥堵顶尖孔 数控车床
16 粗磨外圆 粗磨?75h5、?90g5、?105h5外圆 锥堵顶尖孔 组合外圆磨床
17 粗磨大端锥孔 粗磨大端内锥孔(重配莫氏6号锥堵,涂色法检查接触率≥40%) 前支承轴颈及?75h5外圆 内圆磨床
是不是很麻烦呢?那也要生产,济宁利兴机械有经验做好请QQ我
