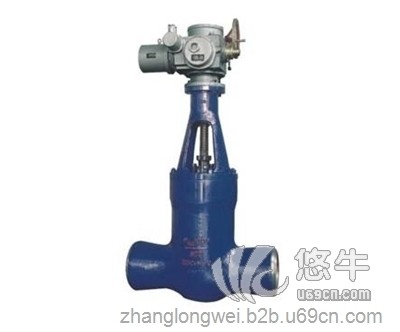

一、Z960Y电动焊接闸阀产品概述
1、设计制造按JB/T3595等标准，可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
二、Z960Y电动焊接闸阀产品引用标准
● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
● The manufalture and aueptanle specigication shan be based on the japanese standard E101 applied for the thermal powerand
JB/T3595-93
● The length shall bein line with E101 or by user’s speeification.
● Welding groove shan be in auordanle with power industrh spe-cification 78DG or hg user’ specification
● The size in inclose is old production’s size
三、Z960Y电动焊接闸阀主要零件的材料说明
性能规范Property and specifiecation
产品型号 Product type 公称压力 PN(Mpa) Nominal pressure |
试验压力(Mpa)Test pressure |
工作压力(Mpa) |
工作温度(℃) |
适用介质 |
||
强度试验 |
密封试验/上密封实验 |
|||||
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、 Water,steam |
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽Steam |
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
主要零件材料Matecrial for main parts |
||||||
零件名称 Part name |
材料牌号Material designation |
|||||
阀体Body |
WCB |
WC6 |
WC9 |
|||
阀板Disc |
WCB |
WC6 |
WC9 |
|||
阀盖Bonnet |
25 |
12Cr1Mo1VA |
||||
阀杆Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
||||
阀座Seat |
25 |
12Cr1Mo1VA |
||||
密封环 Sealing ring |
S软钢 (增强柔性石墨) S soft steel (flexible graphite) |
S软钢S soft steel |
F软钢 F Soft steel |
|||
填料Packing |
增强柔性石墨 Fexible graphite |
|||||
支架Yoke |
WCB |
WCB或WC6 |
||||
阀杆螺母 Stem nut |
45(ZCuZn25A16Fe3Mn3) |
|||||
四开环 Four piece ring |
1Cr13 |
20Cr1MoVA |
|
|||
四、Z960Y电动焊接闸阀主要外形尺寸
公称通径 DNNominal diameter |
主要外形尺寸和连接尺寸(mm) Main external and connecting dimensions |
电动装置 Electric dewice |
重量(kg) Weight |
||||
d |
L |
H |
L1 |
L2 |
|||
Z960Y-250 |
|||||||
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
Z960Y-320 |
|||||||
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
Z960Y-P54100V |
|||||||
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
Z960Y-P54170V |
|||||||
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
|
