1、概述

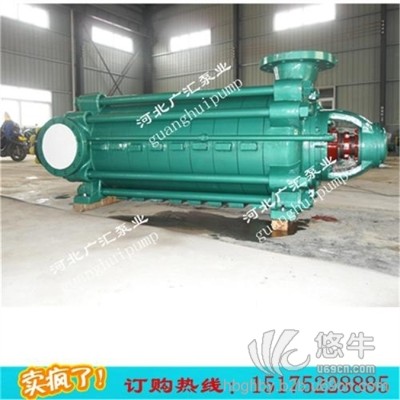

1.1 MD型煤矿用耐磨多级离心泵,是我厂在D型煤矿用卧式单吸多级离心泵的基础上,改进设计的一种耐磨多级离心泵。MD型煤矿用耐磨多级离心泵高效节能,耐磨可靠,寿命长。适用于输送清水及固体颗粒含量不大于1.5%(体积浓度)的中性矿井水(粒度小于0.5mm),以及类似的其他污水的液体。特别适用于煤矿等矿山排水。
MD型煤矿用耐磨多级离心泵输送的介质温度不高于80℃。
测量导叶在泵壳内轴向间隙
1-泵壳;2-导叶;3-紫铜钉;4-密封面
3、 平衡装置
在水泵的解体过程中,应用压铅丝法来检查动、静平衡盘面的平行度,方法是:
①将轴置于工作位置,在轴上涂润滑油并使动盘能自由滑动,其键槽与轴上的键槽对齐。
②用黄油把铅丝粘在静盘端面的上下左右四个对称位置上,然后将动盘猛力推向静盘,将受撞击而变形的铅丝取下并记好方位;
③再将动盘转180°重测一遍,做好记录。用千分尺测量取下铅丝的厚度,测量数值应满足上下位置的和等于左右的和,上减下或左减右的差值应小于0.05mm,否则说明动静盘变形或有瓢偏现象,应予以消除。检查动静平衡盘接触面只有轻微的磨损沟痕时,可在其结合面之间涂以细研磨砂进行对研;若磨损沟痕很大、很深时,则应在车床或磨床上修理,使动、静平衡盘的接触率在75%以上。
水泵的驱动
一般由发动机的曲轴通过V带驱动。传动带环绕在曲轴带轮和水泵带轮之间,曲轴一转水泵轴也就跟着运转,水泵轴又带动叶轮转动,从而实现将机械能转化为液压能。
叶轮是水泵工作的核心,叶轮本身的运动很简单,只是和轴一起旋转。但由于叶片的作用,叶轮中液体的运动是很复杂的;一方面随叶轮旋转作牵连运动,一方面在叶片的驱驶下不断地从旋转着的叶轮中甩出,即相对叶轮的运动。因此叶轮的外径大小,叶轮叶片的高低及角度,以及与水泵壳体的间隙,直接影响着水泵的性能。
