4
、密封环与导叶衬套
目前，密封环与导叶衬套一般都是用不锈钢或锡青铜两种耐磨材料制成的。选用不锈钢制造的
密封环与导叶衬套寿命较长，但对其加工及装配的质量要求很高，否则易于在运转中因配合间隙
略小、轴弯曲度稍大而发生咬合的情况。若用锡青铜制造，则加工容易，成本低，也不易咬死，
但其抗冲刷性能相对稍差些。新加工的密封环和导叶衬套安装就位后，与叶轮的同心度偏差应小
于
0.04mm
。密封环与叶轮的径向间隙随密封环的内径大小而不同，具体可参阅表
2-3-1
。密封环
与泵壳的配合间隙一般为
0.03
～
0.05mm
2、 导叶
多级泵的导叶若采用不锈钢材料，则一般不会损坏；若采用锡青铜或铸铁，则应隔2～3年检查一次冲刷情况，必要时更换新导叶。凡是新铸的导叶，在使用前应用手砂轮将流道打磨光滑，这样可提高效率2％～3％。此外还应检查导叶衬套(应与叶轮配合在一起)的磨损情况，根据磨损的程度来确定是整修还是更换。导叶与泵壳的径向配合间隙为0.04～0.06mm，过大时则会影响转子与静止部件的同心度，应当予以更换。用来将导叶定位的定位销钉与泵壳的配合要过盈0.02～0.04mm，销钉头部与导叶配合处应有1.0—1.5mm的调整间隙。导叶在泵壳内应被适当地压紧，以防高压泵的导叶与泵壳隔板平面被水流冲刷。通常，压紧导叶的方法是在导叶背面叶片的肋上钻孔，加装3～4 个紫铜钉(尽量靠近导叶外缘，沿圆周均布)，如图2-5 所示，利用紫铜钉的过盈量使导叶与泵壳配合面密封。加装的紫铜钉一般应高出背面导叶平面0.50～0.80mm。

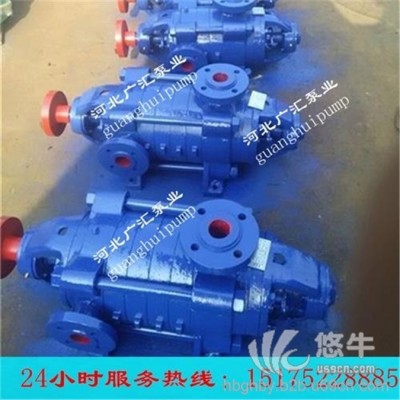

2.1定子部分
主要由吸入段（进水段）、中段、吐出段（出水段）、导叶、填料函体（尾盖）和轴承体等分别用拉紧螺栓联接成一体，从联轴器端看，泵吸入口为水平右方向，吐出口为垂直向上。
2.2转子部分
主要由轴、叶轮、平衡盘、轴承及轴套等组成。 2.3泵的密封
2.3.1泵吸入段（进水段）、中段、吐出段（出水段）之间的静止结合面用纸垫或二硫化钼来密封。 2.3.2泵各级间采用节流密封。 2.3.3泵的两侧轴封采用软填料密封。 2.3.4采用挡水圈挡水，防止水进入轴承。
2.1定子部分
主要由吸入段（进水段）、中段、吐出段（出水段）、导叶、填料函体（尾盖）和轴承体等分别用拉紧螺栓联接成一体，从联轴器端看，泵吸入口为水平右方向，吐出口为垂直向上。
2.2转子部分
主要由轴、叶轮、平衡盘、轴承及轴套等组成。 2.3泵的密封
2.3.1泵吸入段（进水段）、中段、吐出段（出水段）之间的静止结合面用纸垫或二硫化钼来密封。 2.3.2泵各级间采用节流密封。 2.3.3泵的两侧轴封采用软填料密封。 2.3.4采用挡水圈挡水，防止水进入轴承。
