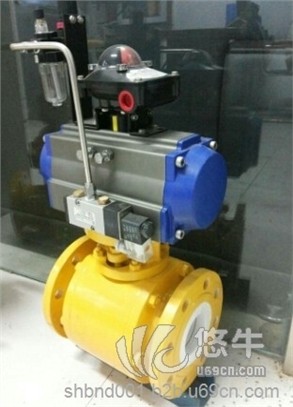

气动陶瓷球阀

使用微信扫描二维码分享朋友圈，成交更快更简单！

品牌 ：伯纳德

　　工作温度 ：PTFE≤150℃　PPL≤300℃ 碳纤≤350℃

适用介质 ：水、油、蒸汽

设计、制造：GB/T12237-89

　　阀体材质：碳钢、不锈钢

　　结构长度：GB12221-89

公称通径：DN15~DN350mm

    公称压力：1.6MPa

    主要应用在石油、天然气、液压油、工程机械等行业

气动陶瓷球阀具有优良的耐磨损、耐酸碱、耐腐蚀、高强度、高韧性、耐高温以及防磁性的特点，使其能在特别恶劣的环境 中使用，能不污染物料和环境；在管道系列制品可代替不锈钢合金、硬质合金等其他金属制品，并使之成为更优良之制品。原有金属或塑胶制阀球、阀座易磨损及受热涨冷缩的影响而不易关阀，不能有效正常使用，故使用寿命短；本新式产品，其阀球及阀座系采用结构陶瓷制品，其精缺度和耐磨性不受冷热膨胀系数影响，在恶劣环境中或流体之下，更具有良好的操作性以及更长的使用寿命。

1发展演变

气动球阀是由旋塞阀演变而来。它具有相同的旋转90度动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。本类阀门在管道中可任意位置安装。

2概述

顾名思义,气动球阀是球阀配上气动执行器.气动执行器的执行速度相对较快,最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。

　　气动球阀发展演变与工作原理

　 　气动球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀 最适宜直接做开闭使用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如 氧气等气体。球阀阀体可以是整体的，也可以是组合式的。

3用途

气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

　　气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

　　气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是一种新型阀门，它具有以下优点：

　　1． 流体阻力小，其阻力系数与同长度的管段相等。

　　2． 结构简单、体积小、重量轻。

　　3． 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

　　4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

　　6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

　　7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

　　8. 因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。

　　9.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，（手动和涡轮转动球阀一般都在DN300口径以下，气动球阀可以达到DN1200口径。）

　　气动球阀已广泛应用于石油、化工、发电、造纸、原子能、火箭等各部门，以及人们日常生活中。

4特点

气动球阀有O型球阀和V型球阀之分。O型球阀采用浮动式结构，球芯为精密铸件，外表镀硬铬处理，阀座采用增强PTFE材料，流道口与管道口径相同，流通能 力极大，流阻极小，关闭时无泄漏，一般做开关阀使用，特别适用于高粘度、V型球阀采用固定式结构，球芯上开有V型切口，可实现剪切含纤维、颗粒状介质根据工艺设备不同可选用气动或电动执行机构。 从材质上,可以分为:碳钢球阀,不锈钢304球阀,316球阀和铜球阀 按压力,可以分为:高压球阀和低压球阀 低压气动球阀：主要应用在介质为水等腐蚀性管路上。
