电缆桥架成型生产线简介
苏州天原设备科技有限公司是最大的电缆桥架成型生产线的江苏地区最好的供应商。
一、成型工艺：
被动放料 → 校平 → 送料（伺服）→ 冲孔/ 切断 → 输送料 → 成型 → 出料
二、设备结构、性能概述:
1，被动放料机
a,板料宽度：200—950mm；材料厚度0.8~2.0 mm
b,料卷内径：φ508mm；内径涨缩范围ф480-520 mm；
c,料卷最大外径:φ1300mm;承载重量：≤6ton
2，校平机
工作辊数：九辊式校平机
3，NCF950伺服送料机
a.功能：送料。
b.结构特点：采用伺服电机驱动。多段式送料：可输入10组不同送料长度，液晶触摸显示便于更改、设定各技术参数。自动感应启动系统与冲床联动（控制冲床的启动）。
4，冲压机
a,冲压机型号:JF21-400（ 代定吨位，仅供参考，可以自购和协助购买）
b,冲压机：采用钢板焊接机身，刚性好，外形美观。采用组合式气动摩擦离合器。
5，输送导正台
a.形式：动力辊轮式（输送材料）
b.功能与结构：导正冲压切断后的板料顺利进入辊弯成型机。导正装置主要由气缸组成。导向轮可方便地调整，适应不同的宽度的板料。
c.技术参数：材料宽度200---950mm

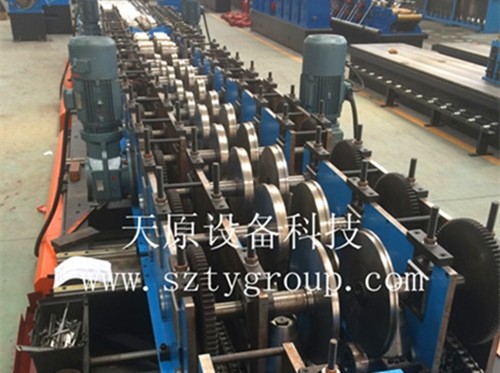

6，成型主机
a,形式：双悬臂齿轮传动、宽度可调万能成型机整体移动，可快速自动（腰高和宽度）调换规格；（变频电机控制）
b,辊轮采用组合结构，速差及成型阻力小，对钢板表面磨损小；轧辊工艺设计采用进口软件，计算机设计，并进行FEA分析，保证制件形状精度，不划伤板料。辊轮采用GCr15锻造，整体淬火后数控加工，硬度可达HRC58-62；具有高强度、高硬度、高精度、使用寿命等特点。
7，出料台
结构：辊筒式，无动力。长度：6m
三、设备参数：
|
序号 |
项目 |
单位 |
单位 |
参数 |
|
1 |
适用原材料 |
类型 |
高度强钢 |
|
|
板材强度 |
Map |
≥350 |
||
|
板材厚度 |
mm |
1.2-2.0 |
||
|
2 |
生产规格 |
mm |
见图 |
|
|
3 |
生产速度 |
m/min |
冲孔部分约4米/分钟、成型部分为10米/分钟 |
|
|
4 |
辊轮材料 |
|
GGrl淬火处理 |
|
|
5 |
驱动方式 |
|
齿轮 |
|
|
6 |
电机总功率 |
kw |
约75 |
|
|
7 |
电控系统 |
|
PLC变频控制 |
|
|
8 |
外形尺寸 |
m |
30X3.5X2.5（长X宽X高） |
电缆桥架成型生产线是苏州天原设备科技有限公司的拳头产品。
