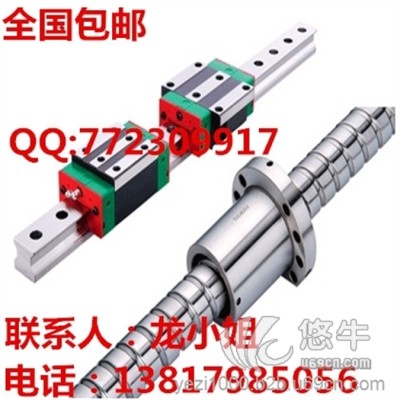

台湾上银直线导轨大陆一级代理


品牌: hiwin上银
单价: 77.00元/套
起订: 1 套
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 上海 金山
有效期至: 2025-03-09 [已过期]
最后更新: 2015-03-12 11:26
浏览次数: 2

公司基本资料信息

您还没有登录,请登录后查看详情

详细说明

 直线导轨生产厂家-台湾上银:HIWIN直线滑轨 HIWIN 源自HI-tech WINner的縮寫,用意是With us, you are a hi-techwinner 意即客戶使用HIWIN的線性傳動產品而創新價值、增強競爭力,成為市場贏家;當然也有自我期許成為創新科技的贏家。 HIWIN在中國、美國、日本及歐體等具有工業基礎的34個國家,完成商標註冊登記,並且持續推廣運用,如今HIWIN已是世界知名品牌之一。

     HIWIN直线导轨系为一种滚动导引,借由钢珠在滑块与导轨之间作无限滚动循环,负载平台能沿着导轨轻易地以高精度作线性运动。与传统的滑动导引相比较,滚动导引的摩擦系数可降低至原来的1/50,由于启动的摩擦力大大减少,相对的较少无效运动发生,故能轻易达到μm级进给及定位。再加上滑块与导轨间的束制单元设计,使得直线导轨可同时承受上下左右等各方向的负荷,上述陈列特点并非传统滑动导引所能比拟,因此机台若能派和滚珠螺杆,使用直线导轨作导引,必能大幅提高设备精度与机械效能。

     HIWIN直线导轨优点及特点:

  1.定位精度高

  使用直线导轨作为线性导引时,由于直线导轨的摩擦方式为滚动摩擦,不仅摩擦系数降低至滑动导引的1/50,动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时,不会有打滑的现象发生,可达到μm级的定位精度。

  2.磨耗少能长时间维持精度

  传统的滑动导引,无可避免的会因油腻逆流作用造成平台运动精度不良,且因运动时润滑不充分,导致运行轨道接触面的磨损,严重影响精度。而滚动导引的磨耗非常小,故机台能长时间维持精度。

  3.适用高速运动且大幅降低机台所需驱动马力

  由于直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。且因其摩擦产生的热较小,可适用于高速运行。

  4.可同时承受上下左右方向的负荷

  由于直线导轨特殊的束制结构设计,可同时承受上下左右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。

  5.组装容易并具互换性

  组装时只要铣削或研磨床台上导轨之装配面,并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上,即能重现加工时的高精密度。传统的滑动导引,则须对运行轨道加以铲花,既费事又费时,且一旦机台精度不良,又必须再铲花一次。直线导轨具有互换性,可分别更换滑块或导轨甚至是直线导轨组,机台即可重新获得高精密度的导引。

  6.润滑构造简单

  滑动导引若润滑不足,将会造成接触面金属直接摩擦损耗床台,而滑动导引要润滑充足并不容易,需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴,可直接以注油枪打入油脂,亦可换上专用油管接头连接供油油管,以自动供油机润滑。

  HIWIN直线导轨选用准则:

  1.使用条件设定

  ○ 应用之设备○ 行程

  ○ 内空进之限制○ 运行速度、加速度

  ○ 精度之要求○ 使用频率

  ○ 刚性之要求○ 使用环境



负荷方式○ 要求寿命年限

  2.台湾上银直线导轨各系列的应用

  ○ HG系列:磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。

  ○ EG系列:产业自动化机器、半导体机械、雷射雕刻机、包装机器。

  ○ MGN/MGW系列:印表机、机器手臂、电子仪器设备、半导体设备。

  3.选用精度等级

  ○C,H,P,SP,UP等级视设备精度要求而定

  4.假定滑块尺寸及数目

  ○ 依经验选用

  ○ 负荷状态

  ○ 若与滚珠螺杆配合使用,则使用之直线导轨规格与螺杆外径相似,如螺杆外径为35mm则选用HG35规格

  5.计算滑块最大负荷

  ○ 参照负荷计算例计算单个滑块最大等效负荷

  ○ 确认选用之直线导轨静安全系数应超过静安全系数使用表所列之值

  6.选择预压力

  ○ 依刚性要求及安装面精度选用

  7.确认刚性

  ○ 参照刚性表计算变形量  提高预压力,加大选用尺寸或滑块数以提高刚性

  8.计算使用寿命

  ○ 依使用速度、频率计算寿命距离要求  依寿命公式计算选定直线导轨之寿命距离

  9.润滑选用

  ○ 润滑剂选用,依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油
