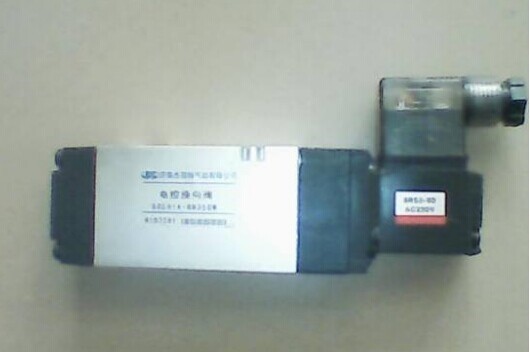

电控换向阀SR551
1、电控换向阀SR551概述
五通电磁阀SR551用微电信号直接驱动，其特点如下：1、功率低、不供油，无污染可用于视频、医药、电子等行业。2、寿命长，产品在规定环境下可工作三千万次。3、阀宽只有22mm，便于组装成轻小的集装式控制系统。4、单阀接管方式为管接式。有M型集装式和E型集装式。5、本系列产品有DIN型、螺钉型、R型三种接线形式。
2、电控换向阀SR551型号说明
SR551 - ※ ※ ※ ※ ※
⑴ ⑵ ⑶ ⑷ ⑸
⑴ 控制方式： R-单电控 D-双电控
C-三位中封式 E-三位中泄式 P-三位中压式
⑵ 接管方式： N-管接式 S-板接式 M-集装式 B-侧接板式
⑶ 接管尺寸： 2-G1/4 3-G3/8
⑷ 使用电压： 1-AC100V 2-AC200V 3-AC24V 4-AC110V 5-AC220V
6-DC12V 7-DC48V 8-DC24V 9-DC100V S-特殊电压
⑸ 接线形式： R-直接引线式 D-DIN基本型
DL-DIN型带指示灯 DK-DIN型带保护电路
DW-DIN型带保护电路和指示灯
MF551 - ※ ※ ※ ※ - ※ ※ / ※ ※
⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻
⑴ 集装方式： M-M型集装式 E-E型集装式
⑵ 集装联数： 02-2联 03-3联 04-4联 05-5联 06-6联
07-7联 08-8联 09-8联 10-10联 n-n联
⑶ 接管方向： A-侧面接管（直接螺纹接管） 注：M型选择，E型不选择。
B-底面接管（直接螺纹接管）
⑷ 排气方式： 默认排气方式为集中排气，如需单独排气方式，选择S（仅限MF561型）。
⑸ 电压选择： 1-AC100V 2-AC200V 3-AC24V 4-AC110V 5-AC220V
6-DC12V 7-DC48V 8-DC24V 9-DC100V S-特殊电压
⑹ 接线形式： R-直接引线式 DW-DIN带保护电路和指示灯
D-DIN基本型
⑺ 单阀件数： 2-2件 3-3件 4-4件 5-5件 6-6件
7-7件 8-8件 9-9件 10-10件 n-n件
⑻ 控制方式： R-单电控 D-双电控
C-三位中封式 E-三位中泄式 P-三位中压式
3、电控换向阀SR551技术参数及型号表
3.1.1管接式二位五通单电控制电磁阀SR551
型号规格及技术参数 管接式
SR551-RN2 SR551-DN2 SR551-CN2 SR551-EN2 SR551-PN2
阀换向时间（s） ≤0.03
接管螺纹 P、A、B G1/4
R1 R2 G1/4
有效截面积（mm2） 20 18
工作介质 洁净压缩空气
工作温度范围（℃） 0～50
环境及介质温度（℃） 0～50
手动方式 按下，可自锁
安装方式 自由
推荐润滑油 防锈汽轮机油HU-30或相当产品
定货举例：单阀SR551-DN25DW SR550-RN28R VJB25A-221D VJB25A-211D
定货举例：集装阀MF551-E08 单件阀 SR551-DN18DW 密封盖板 MF551-ES
