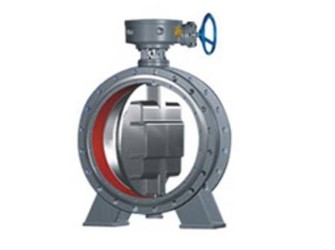

WMBV-200系列法兰式蝶阀概述：

     蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，蝶阀在大中口径、中低压力的使用领域，它是主导的阀门形式。

返回头部↑

WMBV-200系列法兰式蝶阀主要技术参数

公称通径		50-1600
公称压力PN（Mpa)		1.0/1.6
试验压力	强度试验	1.5
	密封试验	1.1
适用介质		水、蒸汽、油品、煤气、天然气、海水、污水、腐蚀性介质
适用温度		-40℃～160℃

返回头部↑

WMBV-200系列法兰式蝶阀主要零部件

名称	材料
阀体	铸铁、球墨铸铁、WCB、不锈钢
阀板	CF8M、球墨铸铁、铝青铜、衬橡胶阀板
阀杆	316不锈钢、416不锈钢、蒙乃尔
阀座	NBR、EPDM、Viton、PTFE

返回头部↑

WMBV-200系列法兰式蝶阀主要性能参数

法兰连接尺寸	结构长度	压力试验
DUB、ANSI、GB（适合中国地区）	DIN、ANSI	API 598

返回头部↑

WMBV-200系列法兰式蝶阀外形尺寸

公称压力 PNMpa)	公称压力 DNmm)	尺寸（mm)									重量  (kg)
		L	D1	D	Z-Φd	H	H0	A	B	D0
1.0/1.6	50	108	125	165	4.18	82.5	443	125	125	80	51
	65	112	145	185	4.18	92.5	463	125	125	80	62
	80	114	160	200	8.18	100	483	125	125	80	73
	100	127	180	220	8.18	110	498	125	125	80	87
	125	140	210	250	8.18	125	682	325	245	150	98
	150	140	240	285	8.22	142.5	736	325	245	150	102
	200	152	295	340	8.22	170	800	325	245	150	150
	250	165	350	395	12.22	192.5	895	363	313	200	170
	300	178	400	445	12.22	222.5	956	363	313	200	220
	350	190	460	505	16.22	252.5	1029	363	313	250	350
	400	216	515	565	16.26	282.5	1103	363	313	250	430
	450	222	565	615	20.26	307.5	1280	465	439	300	550
	500	229	620	670	20.26	335	1186	546	431	360	580
	600	267	725	780	20.30	390	1321	546	556	360	850
	700	430	840	895	24.30	420	1431	546	556	360	950
	800	470	950	1015	24.33	477.5	1542	546	556	360	1150
	900	510	1050	1115	28.33	11175	1800	617	706	360	1750
	1000	550	1160	1230	28.36	582.5	2363	632	706	360	2100
	1200	630	1380	1455	32.39	692.5	2583	632	706	360	2580
	1400	710	1590	1675	36.42	-	-	-	-	-	2950
	1600	790	1820	1915	40.48	-	-	-	-	-	4900
	1800	870	2020	2115	44.48	-	-	-	-	-	6300
	2000	950	2230	2325	48.48	-	-	-	-	-	9200

返回头部↑

WMBV-200系列法兰式蝶阀外形示意图
