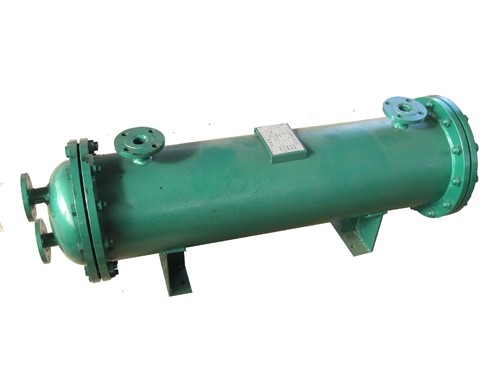

U型管式换热器
管壳式换热器,列管式换热器,U 型管式换热器价格,换热器,卧式换热器价格,立式换热器按照资质,螺旋板式换热器供应
管壳式换热器的一种,属石油化工设备,由管箱、壳体及管束等主要部件组成,因其换热管成U形而得名。U 形管式换热器仅有一个管板,管子两端均固定于同一管板上。
U形管式换热器,每根管子都弯成U形,两端固定在同一块管板上,每根管子皆可自由伸缩,从而解决热补偿问题。管程至少为两程,管束可以抽出清洗,管子可以自由膨胀。其缺点是管子内壁清洗困难,管子更换困难,管板上排列的管子少。优点是结构简单,质量轻,适用于高温高压条件。
换热器的特点是管束可以自由伸缩,不会因管壳之间的温差而产生热应力,热补偿性能好；管程为双管程,流程较长,流速较高,传热性能较好；承压能力强；管束可从壳体内抽出,便于检修和清洗,且结构简单,造价便宜。但管内清洗不便,管束中间部分的管子难以更换,又因最内层管子弯曲半径不能太小,在管板中心部分布管不紧凑,所以管子数不能太多,且管束中心部分存在间隙,使壳程流体易于短路而影响壳程换热。此外,为了弥补弯管后管壁的减薄,直管部分需用壁较厚的管子。这就影响了它的使用场合,仅宜用于管壳壁温相差较大,或壳程介质易结。
