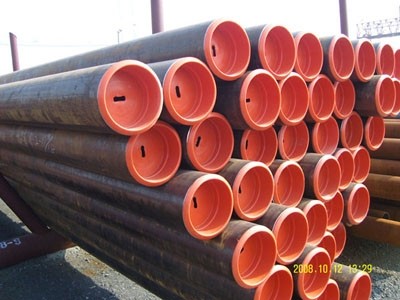

沧州诚源管业有限公司提供石油套管相关知识：石油套管是支撑油、气井井壁的钢管。每一口井根据不同的钻井深度和地质情况，要使用几层套管。套管下井后要采用水泥固井，它与油管、钻杆不同，不可以重复使用，属于一次性消耗材料。所以，套管的消耗量占全部油井管的70％以上。套管按使用情况可分为：导管、表层套管、技术套管和油层套管，它们在油井中的结构见图1。导套：主要用于海洋、沙漠中钻井，用以隔开海水和砂子，保证钻井顺利进行，这层套管的主要规格为：∮762mm(30in) ×25.4mm、∮762mm(30in)×19.06mm。表层套管：主要用于第一次开钻，钻开地表松软地层到基岩，为了封隔这部分地层不致坍塌，需用表层套管进行封固。表层套管的主要规格：508mm(20in)、406.4mm(16in)、339.73mm(13-3/8in)、273.05mm(10-3/4in)、244.48mm(9-5/9in)等。下管深度取决于松软地层的深度，一般为80~1500m。其承受的外压和内压都不大，一般多采用K55钢级或N80钢级。技术套管技术套管用在复杂地层的钻进过程中，当遇到坍塌层、油层、气层、水层、漏失层、盐膏层等复杂部位时，都需要下技术套管封固，否则钻井就无法进行。有的井地层深而复杂，而且下井深度达数千米，这种深井需要下好几层技术套管，其力学性能和密封性能要求都很高，采用的钢级也较高，除K55以外，更多是采用N80和P110钢级，有些深井还采用Q125甚至更高的非API钢级如V150。技术套管的主要规格有：339.73mm(13-3/8in)、273.05mm(10-3/4in)、244.48mm(9-5/8in)、219.08mm(8-5/8in)193.68mm(7- 5/8in) 、177.8mm(7in)等。   当钻井钻到目的层(含油、气的层位)，需用油层套管将油气层及上部***地层全部封住，油层套管内部是油层。油层套管在各类套管中下井深度最深，其力学性能和密封性能要求也是最高，采用钢级有K55、N80、P110、Q125、V150等。油层套管的主要规格有：177.8mm(7in)、168.28mm(6-5/8in)、139.7mm(5-1/2in)、127mm(5in)、114.3mm(4-1/2in)等。

2、套管规格

套管常用规格见表10。

3、套管用接箍尺寸

圆螺纹套管和偏梯形螺纹套管用标准接箍尺寸和重量见表11。

4、套管长度

套管的长度范围见表12。虽然API 5CT标准规定了三个范围，但实际上国内外套管交货长度均使用R3范围，国内市场一般为10.5~11.0m，国际市场一般为42~44ft(12.77~13.38m)。

5、套管钢级及化学成份

套管的钢级有H40、J55、K55、M65、N80、L80、C90、C95、T95、P110、Q125、V150。

H40为最低钢级，市场上已极少使用。

J55和K55的屈服强度属同一级别，二者区别在于K55的抗拉强度高于J55。

N80分为N80-1和N80Q。

L80分为L80-1、L80-9Cr和L80-13Cr。

C90分为C90-1和C90-2。

Q125分为Q125-1、Q125-2、Q125-3和Q125-4。

V150是非API高强度钢级，主要用于深井、超深井。

API标准对套管的化学成分的要求见表6。同油管一样，API标准对套管的化学成分也是一个范围很宽的指导性文件，各生产厂家均有自已的套管专用牌号。
