功能介绍

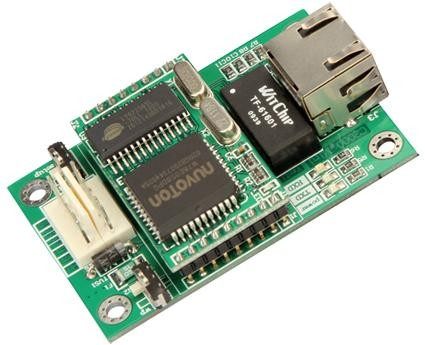

C2000 E1M0是具有高性价比且稳定可靠的RS232转RJ45模块，它提供RS-232和TTL串口到TCP/IP网络和TCP/IP网络到RS-232和TTL串口数据透明传输，它可以使设备立即具备联入TCP/IP网络的功能。串口转RJ45模块/RS232转以太网模块中运行有嵌入式程序，它们的功能是由这个嵌入式程序来实现的，当嵌入式程序出现故障就会导致以太网模块/RS232转RJ45模块工作异常，看门狗设计的主要作用是防止RS232转以太网模块/串口转RJ45中的嵌入式程序跑飞或死锁。当串口转以太网模块工作异常时，看门狗将自动复位而重新运行嵌入式程序，大大提高了我们产品的稳定性，最大限度保证客户通讯设备正常稳定运行。
——10M 单口RS232转RJ45/串口转RJ45模块具有双看门狗设计，双重保护。
——100M 单口串口转以太网模块具有单看门狗设计。
C2000 E1M0向上提供10M以太网接口，向下提供1个标准RS-232和TTL串行口，通讯参数可通过多种设置方式设置。C2000 E1M0可广泛应用于PLC控制与管理、门禁医疗、楼宇控制、工业自动化、测量仪表及环境动力监控系统、信息家电、LED信息显示设备和CNC管理等。

特点：
→具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
→用户基于网络软件，不需要做任何修改就可以与C2000 E1M0通讯；
→通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 E1M0通讯；
→对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；
→通过浏览器、设置软件或设置动态库进行参数设置；
→低消耗设计，无需散热装置；
→双看门狗设计，稳定性高。


a) 本产品有以下三种工作模式：
1．作为TCP服务器，转换器上电后在指定的TCP 端口等待数据服务器的连接请求，数据服务器在需要与转换器通讯的时候，向转换器的***端口请求建立TCP 连接，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器，在完成指定的通讯后，数据服务器可以主动要求断开连接，否则连接一直保持。
2．作为TCP客户端，转换器上电时会主动向服务器请求连接，直到TCP连接建立为止，并且连接一旦建立将一直保持，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器。
3．UDP方式，当C2000 工作在“UDP”模式时，它能***所有的IP地址和端口发过来的数据，但只将返回的数据发送给指定的IP地址和端口。

b) 应用软件可使用三种方式与转换器通讯：
1．通过本公司开发的虚拟串口管理程序，将网络数据重定向到虚拟串口，然后从虚拟串口读取数据。
2．用本公司开发的控件EDSockServer.ocx(或动态库EDSockServer.dll)。
3．使用Socket进行通讯。



1.2 技术参数
系统
CPU 8-bit MCU
RAM 32KB
Flash 32KB

LAN
速率 10Mpbs
接口 RJ45

串口
TTL/232 TXD，RXD，RTS，CTS，GND

串口通信参数
效验 None , Even , Odd , MARK , SPACE
数据位 8
停止位 1、2
流量控制 RTS/CTS，XON/XOFF，None
速率 1200bps~115200bps

软件特点
协议 ARP，IP，ICMP，TCP，UDP，DHCP，HTTP
操作模式 TCP Server、TCP Client、UDP、虚拟串口、点对点连接
设置 C2000设置程序、Web浏览器、设置动态库、串口设置（可选）
提供软件 虚拟串口软件、C2000设置程序、串口调试工具、网络设置程序、EDSockServer.OCX、EDSockServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码


驱动支持 Windows 98/ME/2000/XP/2003/Vista/7 32位

电源需求
电源规格 5VDC，±5%
电流 最大电流小于100mA

工作环境
操作温度、湿度 0℃~70℃，5~95%RH不凝露
存储温度、湿度 -60℃~125℃，5~95%RH不凝露

尺寸
定位孔间距 58.42*34.036 mm
定位孔直径 3.5 mm
尺寸 66.55*44.25mm

其它RS232转RJ45的产品有：
E2MA 百兆RS232转以太网模块；
E1M1 串口转以太网模块；
E2MS 嵌入式串口转RJ45；
E1M0 RS232转RJ45；
