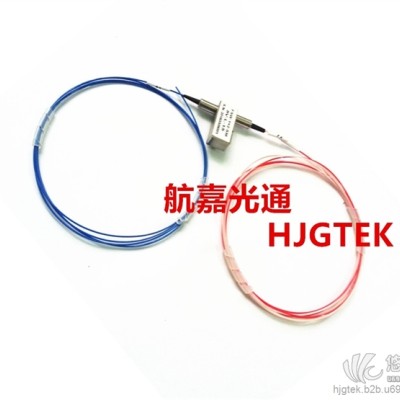

1X1机械式光开关
光开关是一种光路转换器件。在光纤传输系统，光开关用于多重***器，LAN，多光源，探测器和保护以太网的转换。在光纤测试系统，用于光纤，光纤设备测试和网络测试，光纤传感多点监测系统。
详细说明
产品特点： 产品应用：
•低成本 •光网络
•低插入损耗 •保护/恢复
•高通道隔离 •光信号路由
•良好的环境稳定性和可靠性 •发射机和***机的保护
•无胶光路 •网络测试系统
•自锁和非自锁
性能规格
波长范围(nm) |
850 |
1260~1650 |
工作波长(nm) |
850 |
1310/1490/1550/1625/1650 |
插入损耗(dB) |
Typ:0.8 Max:1.2 |
Typ:0.5 Max:0.8 |
回波损耗 （dB） |
MM≥30 SM≥50 |
|
信道串扰 (dB) |
MM≥35 SM≥55 |
|
偏振相关损耗(dB) |
≤0.05 |
|
波长相关损耗 (dB) |
≤0.25 |
|
温度相关损耗 (dB) |
≤0.25 |
|
重 复 性 (dB) |
≤±0.02 |
|
工作电压 （V） |
3.0 or 5.0 |
|
使用寿命 （Times） |
≥107 |
|
开关时间 （ms） |
≤8 |
|
传输光功率 （mW） |
≤500 |
|
工作温度 （℃） |
-20~+70 |
|
储存温度 （℃） |
-40~+85 |
|
电子引角结构
类型 |
引角 |
电子驱动 |
传感状态 |
||||||
1×1 |
通道 |
1 |
5 |
6 |
10 |
2-3 |
3-4 |
7-8 |
8-9 |
锁定 |
P1-P4 P2-P3 |
V+ |
GND |
-- |
-- |
Open |
Close |
Close |
Open |
P1-P3 P2-P4 |
-- |
-- |
GND |
V+ |
Close |
Open |
Open |
Close |
|
非锁定 |
P1-P4 P2-P3 |
V+ |
-- |
-- |
GND |
Open |
Close |
Close |
Open |
P1-P3 P2-P4 |
-- |
-- |
-- |
-- |
Close |
Open |
Open |
Close |
|
光路
规格 |
电压 |
电流 |
电阻 |
5V 锁定 |
4.5~5.5 |
36~44mA |
125Ω |
5V 非锁定 |
4.5~5.5 |
26~32mA |
175Ω |
3V latching |
2.7~3.3 |
54~66mA |
50Ω |
3V 锁定 |
2.7~3.3 |
39~47mA |
70Ω |
订购信息
产品 |
波长 |
电压 类型 |
控制 模式 |
光纤类型 |
光缆类型 |
光纤长度 |
连接头 |
1*1机械式光开关 |
85=850nm 13=1310nm 14=1490nm 15=1550nm 62=1625nm 65=1650nm 13/15=1310/1550nm X=Others |
3=3V |
L=锁定 |
5=50/125 |
1=祼光纤 |
1=1m |
0=None |
