板框压滤机南京生产厂


品牌: 古蓝
单价: 17800.00元/台
起订: 1 台
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 江苏 南京
有效期至: 2025-03-09 [已过期]
最后更新: 2020-04-30 08:50
浏览次数: 26

公司基本资料信息

您还没有登录,请登录后查看详情

详细说明

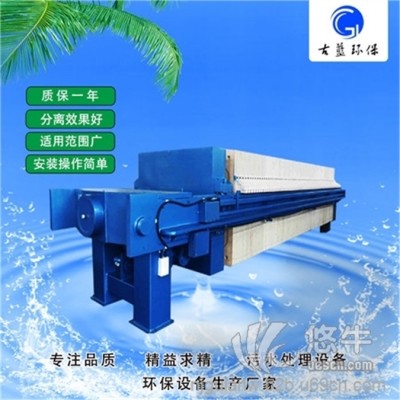

XNYUB厢式压滤机,板框压滤机



产品概述:
  厢式压滤机又称板框式压滤机是一种间歇性固液分离设备,是由滤板、滤框排列构成滤室,在输料泵的压力作用下,将料液送进各滤室,通过过滤介质,将固体和液体分离。广泛用于化工、染料、石油、陶瓷、制药、制糖、食品、淀粉、饴糖、油漆、冶金及各行业的污水处理等。它具有分离效果好、适用范围广、操作简单、投资省等优点,特别是对粘细物料的分离,有着不可比拟的优越性.



设计和操作原理

厢式压滤机由五个部分组成:包括机架,过滤件组合(滤板和过滤介质),液压系统,电控系统和其他附件。

(1)压滤机机架:压滤机机架及相关次要部件的设计应能承受在0.6Mpa的设备内部操作压力,加上大于最高设备内部操作压力乘以最后一块滤板过滤面积25%的最低锁紧系数的压力下,使滤板保持压紧状态。机架由止推板、压紧板、油缸座、油缸和横梁组成。操作时,油缸活塞杆向前推动压紧板,压紧在止推板和压紧板间的滤板和滤布,从而形成一些滤室,确保在过滤过程中滤室中的受压浆料不泄露。为了卸滤饼容易,一个滤板移动装置(拉板小车)将装配在机架上,这个装置由液压驱动。所有焊接件的缘要求除毛刺和磨光,油漆前要求除去焊渣

(2)过滤件组合:过滤组件由滤板组件和过滤介质(滤布)组成。滤板由增强聚丙烯制成,支撑滤板的手把材质也是聚丙烯,所有滤板采用单侧定位设计;滤布材料及型号经过滤实验指定。滤板和滤布依次挂在主梁上,形成许多滤室。在压力作用下,浆料通过止推板端的中间进料口进入压滤机。应为过滤介质的拦截作用,固体颗粒被截留在滤室内,形成滤饼,滤液从两边明流排出。

滤布的类型和性能将直接影响过滤效果。因此过滤前选择滤布是很重要的。目前滤布常见的是合成纤维的。根据其材质的不同,可分为涤纶、维纶、丙纶和棉纶

注:涤纶不能耐抢硫酸和加热的苯甲酸,丙纶不能耐氯磺酸,浓硝酸,浓氢氧化钠,浓醋酸,丙酸和氯化芳香烃。

3)液压系统液压系统是驱动滤板的压紧和松开或其他部件。它由液压站、油缸组件和连接高压胶管等组成。压滤机的压紧力由一个双作用的油缸组件提供,它用来压紧或松开滤板组件。液压系统按其设计能维持个充分的力,在0.8Mpa操作压力外加25%最低安全系数的压力下保持压滤机的闭合状态。油缸组件应带有一个经磨光并镀铬以降低磨损的活塞杆。活塞杆表面用氯丁橡胶防护罩来防止异物进入。油缸组件采用一个电动液压站进行加压。在过滤时,液压站要提供足够的液压力来维持滤板处于压紧状态。液压站由液压泵、各种阀、过滤器、压力调节器、液位计和油箱组成。这个电动液压装置带有风冷式电机380V/50HZ/4KW。

4)电控系统电控系统是整个装置的控制中心。控制面板要含有必须的电源开关、继电器、导线等。系统由PLC控制器控制。下列的功能要求由电控系统实现:

A. 压紧/松开滤板组合

B. 自动拉板

5)拉板系统拉板的作用是减轻工人的劳动强度,提高压滤机的自动化程度。拉板系统由变频器、减速机(含电机)、链条、传动件及附件组成,拉板的速度可以无极调速,当压滤机过滤结束时,拉板系统开始工作, 逐块拉板卸滤饼。

6)其他附件附件包括地脚螺栓、备用油缸密封圈一套等。
