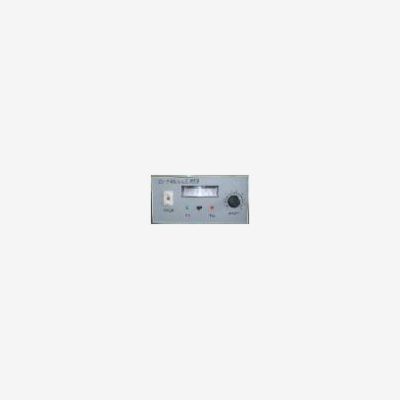

zk-3控制器

使用微信扫描二维码分享朋友圈，成交更快更简单！

一、 用途 我公司生产的ZK-3系列可控硅电压调整器是由集成电路构成的三相可控硅电压调整器的触发器,适用于5A-5000A的任意一种可控硅,ZK-3应用于三相半控交流调压。 它广泛使用于各种电阻性发热元件,镍铬.铁铬铝.碳棒.钼棒等发热元件.可和带PID调节器:自动控制仪表.数控装置,电脑等,特别广泛适用于各种温控系统. 适用于各工矿企业,大专院校.科研单位。凡需调压.调温.调速都可选用这种触发器.本装置由于使用了专用的集成电路,因此重量轻,体积小,稳定可靠. 本产品有单相，三相可控硅电压调整器，分为半控，全控，过零触发及成套装置等，供广大用户选用。 二 主要技术数据 1.输入信号:0-10mA直流或0-10V直流. 2.信号输入阻抗:不小于980(限幅调节为零时) 3.输出信号: a.三相均衡移项脉冲 b.脉冲幅度不小于10V,电流不小于500mA c.脉冲宽度:大于500uS 4.移项范围:每交流半周不小于120°电角度. 5.输入电压:三相电压 6.输出电压:0-370V 7.控制方式:手动。 8.主回路配可控硅:5A-5000A/1600V任意一种可控硅 9.负载形式:电阻性负载,三相星形或三角型接法.星点与中心点不接地不接零。 10.三相不平衡度:小于±5% 三 工作原理 三相触发装置采用移项控制原理,将输入的0-10mA，4-20mA或0-10V，1-5V控制信号,变成相应的电角度,用以控制可控硅的导通角,达到调节负载两端的电压之目的.原理见图一.触发装置由三相同步变压器(1),同步RC滤波网络(2),集成化可控硅移项(3)-(5),脉冲放大与隔离变压器(6)-(8)，手动控制调节（10），集成化直流稳压电源等环节 四 结构及安装 A结构： ZK-3可控硅触发装置是面板式仪表结构，外形尺寸按国家统一标准外形 160mm*80mm*150mm。安装面板开孔 152mm*76mm 触发装置的背后有供接380V电源，输出脉冲，输入控制接线的端子板，为图2。 B安装： 1． 将ZK-3控制器连接到可控硅调压器主回路见图（1） 2． 用三只100W-500W的灯泡连接成星形，接到调压器的输出端。中心线与输入接好。 3． 将ZK-3-Q面板上的多圈电位器逆时针方向调到最小位置，接通电源，顺时针缓慢转动旋 时，电压表指示从0-100%，三只灯泡由暗到亮，亮度基本一致，必须在调节过程中无闪烁跳越现象，说明触发器工作正常（调到最大输出时有闪烁现象，由于假性负载小的缘故，应为正
