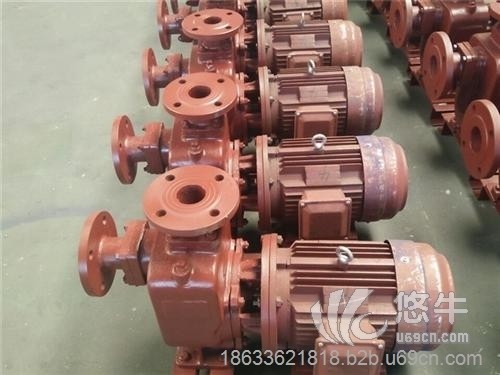

自吸泵

使用微信扫描二维码分享朋友圈，成交更快更简单！

（一）、启动前的准备及检查工作：1、本系列自吸泵，根据泵的工作运转状况，分别采用优质钙黄油和10号机油进行润滑，如果采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵，如果油位不足，则加足之。2、检查泵壳内的储存液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体内注入储液，不应在褚液不足的情况下启动运转，否则泵不能正常工作，且易损坏机械密封。3、检查泵的运动部件是否有卡住磕碰现象。4、检查泵体底脚及各连接处螺母有无松动现象。5、检查泵轴与电动机主轴的同轴度和平行度。6、检查进口管路是否漏气，如有漏气，必须设法排除。7、打开吸入管路的阀门，稍开（不要全开）出口控制阀。
（二）、启动及操作：1、点动自吸泵，注意泵轴的转向是否正确。2、注意转动时有无不正常的声响和振动。3、注意压力表及真空表读数，起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后，说明泵内已经上液，进去正常输液作业。4、在泵进入正常输液作业钱即自吸过程中，应特别注意泵内水温上升情况，如果这个过程过长，泵内水温过高，则停泵检查其原因。5、如果泵内液体温过高而引起自吸困难，那么可以暂时停机，利用吐出管路中的液体倒流回泵内或向泵体上的加褚液口处直接向泵内补充液体，使泵内液体温度降低，然后起动即可。6、泵在工作过程中如发生强烈的振动和噪音，有可能是泵发生汽蚀所致，汽蚀产生的原因有两种：一是进口管流速过大，二是吸程过高。流速过大时可调节出口控制阀，升温压力表读数，在进口管路有堵塞时则应及时排除；吸程太高时可适当降低泵的安装高度。7、泵在工作过程中因故停泵，需再起动时，出口控制阀稍开（不要全闭），这样既有利于自吸过程中气体从吐出口排出，又能保证泵在较轻的负荷下启动。8、注意检查管路系统有无渗漏现象。
（三）、停泵：1、首先必须关闭吐出管路上的闸阀。2、使泵停止转动。3、严寒季节，应将泵体内的储液和轴承体冷却室内水放空，以防冻裂机件。

检查自吸泵及管路及结合处有无松动现象。用手转动自吸泵，试看自吸泵是否灵活。

向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充。

拧下自吸泵泵体的引水螺塞，灌注引水(或引浆)。

关好出水管路的闸阀和出口压力表及进口真空表。

点动电机，试看电机转向是否正确。

开动电机，当自吸泵正常运转后，打开出口压力表和进口真空泵，视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷情况。

尽量控制自吸泵的流量和扬程在标牌上注明的范围内，以保证自吸泵在效率点运转，才能获得节能效果。

自吸泵在运行过程中，轴承温度不能超过环境温度35C，温度不得超过80C 。

如发现自吸泵有异常声音应立即停车检查原因。

自吸泵要停止使用时，先关闭闸阀、压力表，然后停止电机。

自吸泵在工作一个月内，经100小时更换润滑油，以后每个500小时，换油一次。

经常调整填料压盖，保证填料室内的滴漏情况正常(以成滴漏出为宜)。

定期检查轴套的磨损情况，磨损较大后应及时更换。

自吸泵在寒冬季节使用时，停车后，需将泵体下部放水螺塞拧开将介质放净。防止冻裂。

自吸泵长期停用，需将泵全部拆开，擦干水分，将转动部位及结合处涂以油脂装好，妥善保养.

真空自吸泵组水泵在各种条件下(包括水泵在关闭扬程和反转时)产生的水平、竖向力和力矩，

真空自吸泵的水泵为负压启动，启动前先利用真空泵将泵和吸水管的空气抽出并充满水后才能启动取水泵，泵启动为闭阀启动。另外为保证真空自吸泵泵组取水离心泵能正常吸水，设两台真空泵抽气量(Q=2m3/-10m3/min不等根据实际管道大小长短我公司技术人员可为您选型，V(真空度)=0~200hpa)。

真空自吸泵组取水泵及其管道系统的控制均可在取水泵船操作员站上集中控制，也可在就地操作。取水泵实现泵间自动联锁(即一台水泵故障时，备用泵自动投入运行)。真空泵、取水泵能实现自动程控控制水泵启动;正常停泵时，在泵出口由电动蝶阀完成全关后能连锁自动停泵。1)水泵为卧式布置，水泵与电动机安装在同一基础上。

真空自吸泵组水泵的基本要求

2)博禹提供的水泵性能曲线中，在设计工况范围内的流量、扬程、效率不允许有负偏差，且扬程的正偏差不应超过5%，扬程流量曲线从设计流量到零流量之间应逐渐上升，水泵结构设计应考虑到电动机速20%的条件。

由于真空自吸泵组水流倒灌引起水泵反转，其反转转速达到额定转速的120%时，水泵和电机不受损害。水泵(电机)在泵反转不超过额定转速的20%时能起动。

3)真空自吸泵组水泵的Q~H曲线必须平稳地从设计点上升到关闭扬程点。关闭扬程应大于设计点扬程，水泵曲线能在任何情况下满足系统阻力要求。

4)真空自吸泵组水泵在各种条件下(包括水泵在关闭扬程和反转时)产生的水平、竖向力和力矩，

5)真空自吸泵组水泵轴承及密封装置采用无需预润滑起动，无需外部供水润滑的结构型式并允许暂态干式启动。水泵启动后所需的润滑水将由泵出口管提取，经过滤后润滑/冷却水泵轴承和轴封装置。水泵的密封体采用机械密封。

6)真空自吸泵组水泵正常运行时，要求水泵具有良好的汽蚀性能，并保证不产生汽蚀、振动现象。

7)真空自吸泵组水泵的材质:泵体采用铸铁，泵轴承采用优质进口SKF，叶轮采用耐磨蚀的304不锈钢材质，其余由卖方按常规材料选用。

8)真空自吸泵组水泵壳体需配套自动排气阀。

9)真空自吸泵组水泵和电动机之间采用刚性联轴器连接，联轴器处应配套可拆卸的坚固的保护罩。

真空自吸泵组电机的基本要求

1、电机为三相异步电动机。

2、电动机基本性能保证值允差为:

1)效率:-0.1(1-h)间接法

2)功率因数(cosf):-(1-cosf)/6

3)启动电流:保证值的 20%

4)启动转矩:保证值的-15%

5)转矩;保证值的-10%

3、当频率为额定，且电源电压与额定值的偏差不超过±5%时，电动机应输出额定功率。

4、当电压为额定，且电源频率与额定值的偏差不超过±1%时，电动机应输出额定功率。

5、真空自吸泵组电动机的额定功率应不小于电动机所驱动设备长期连续运行所需的能力，其值至少应大于制动功率。在全电压直接起动时，电机额定功率允许超载值满足GB755标准要求。

6、真空自吸泵组电动机额定电压为380V。额定频率为50Hz。

7、真空自吸泵组电动机必须能在85~100%的额定电压和额定功率下启动，并加速所启动的设备。

8、在设计环境温度下，电动机应能承受所有热应力和机械应力，并要求端电压保持在额定值的100%时，电动机能达到满意的运转性能。

9、三相异步感应电动机的堵转电流，如果没有得到需方同意不得超过全负荷电流的750%。

10、电动机室内布置，防护等级IP54。冷却方式采用自扇冷却。

11、电动机外壳应有接地导线的合适位置。

12、导线接地装置应设置在电动机主接线盒内。

13、电动机应具有F级绝缘等级(温升按B级考核)，接线盒防护等级至少为IP55。

14、电动机的轴承结构应密封，能隔绝污物和水，并不能使润滑剂进入线圈。

15、电机外壳及电机座应有防锈措施。

16、轴的临界转速至少应比额定转速大25%。

3.2.7设备的噪声水平应遵守《工业企业设计卫生标准》的规定，在距水泵外壳水平1.0m、高度1.2m处的噪音值不应超过85dB(A)。

3.2.8真空自吸泵组水泵机组的振动双振幅极限值、振动的测量方法及要求应符合现行的有关标准。
