GYXTY(2) |
|
|
|
|
|
|
|||
|
产品描述 |
|
|
|
|
|
|
|
||
|

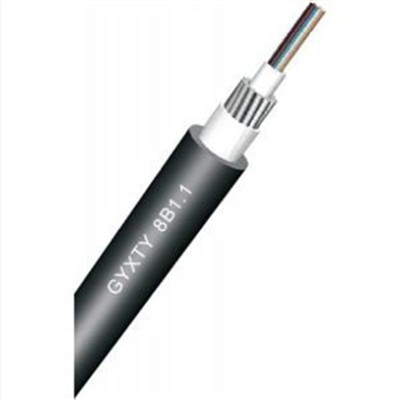

GYXTY(2)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。松套管外用12根磷化钢丝绞合铠装，绞合钢丝与松套管中间的阻水缆膏保证了光缆的紧凑和纵向阻水，最后挤出MDPE护套成缆。 阻水油膏防止光缆的纵向渗水。 |
|||||||||
|
适用范围 |
|
|
|
|
|
|
|
||
|
管道、架空、以及长途通信和局间通信。 |
|||||||||
|
产品特点 |
|
|
|
|
|
|
|
|
|
|
1. 阜通牌GYXTY(2)光缆，铠装采用12根绞合钢丝保证光缆的抗拉强度及防气枪弹能力 |
|||||||||
|
产品性能 |
|
|
|
|
|
|
|||
|
光缆芯数 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
|||||
|
2~12 |
mm |
(kg/km) |
长期/短期(N) |
长期/短期(N/10cm) |
|||||
|
7.2 |
70 |
600/1500 |
300/1000 |
||||||
|
使用温度 |
零下40℃~零上60℃ |
||||||||
|
弯曲半径 |
静态 |
10倍光缆外径 |
动态 |
20倍光缆外径 |
|||||
|
光学特性 |
|
|
|
|
|
|
|
|
|
|
项目 |
指标 |
||||||||
|
光纤类型 |
G652单模光纤 |
||||||||
|
模场直径@1310nm |
9.2±0.4 um |
||||||||
|
包层直径 |
125.0±1.0 um |
||||||||
|
模场同心度误差 |
≤0.5um |
||||||||
|
包层不圆度 |
1.00% |
||||||||
|
截止波长 |
≤1260 nm |
||||||||
|
衰减系数 |
1310nm |
0.36
dB/km |
|||||||
|
1550nm |
0.22
dB/KM |
||||||||
|
色散系数 |
1270~1360nm
≤5.3ps/nm.km |
||||||||
|
1550nm≤18ps/nm.km |
|||||||||
|
1625nm≤22ps/nm.km |
|||||||||
|
零色散波长 |
1300~1324
nm |
||||||||
|
零色散点斜率 |
≤0.09ps/nm.km |
||||||||
|
偏振模色散系数 |
PMD：≤0.2ps/km1/2 |
||||||||
|
涂覆层外径 |
245±10um |
||||||||
|
筛选张力 |
100kpsi(0.7Gpa) |
