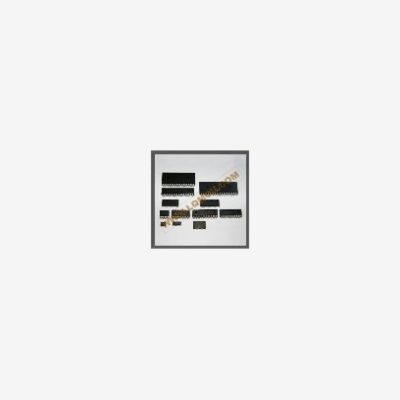

MK7A23P
8Bit Microcontroller with ADC
概述
MK7A23P是带15 位（11bit+4bit）A/D转换器的RISC高性能8位微控制器。它内部包含2K字节的一次
性可编程只读存储器、128字节数据存储器、定时器/计数器、中断、LVR（低电压复位）、I/O 口、比较器
和PWM输出。
1. 基本特性
● ROM：2K×16 bits
● RAM：51×8 bits（特殊寄存器）+ 128×8 bits
（一般寄存器）
● 椎栈：8级
● 一个指令周期由两个系统时钟组成
● 复位模式：
(a) 上电复位
(b) 低电压复位
(c) RESETB/PB2（如果设置成复位脚位）
输入一个负脉冲
(d) 看门狗定时器计数溢出复位
● 双时钟模式
- 外部RC或晶振振荡器
- 内部4MHz RC振荡器
● 定时器/计数器：5个累加计数器
- TM0：16-bit定时器（up-counter）
- TM1：8-bit，PWM1（period）& 定时器
- TM2：8-bit，PWM1（duty）& 定时器
- TM3：8-bit，PWM2（period）& 定时器
- TM4：8-bit，PWM2（duty）& 定时器
- TO：PWM2时钟/2输出
● 看门狗定时器：芯片内WTD是基于一个内部
RC振荡器（仅WDT使用）。有8个周期可供
选择。使用者可通过使用预分频器来延长
WDT溢出周期。
● 中断结果：
(a) 外部中断（PA7~PA0）
(b) 内部定时器/结果计数器中断（TM0~TM4，
PWM1，PWM2）
(c) ADC结束转换中断
(d) 比较器比较结果激活中断
● I/O口：29脚位
● 4路比较器设置与I/O口分享脚位
● PWM：两个通道带8bit×8bit 精度
● ADC：最多15-bit及12通道，至少12-bit精
度。它可通过寄存器设置在转换模式或比较模式下
工作
● 唤醒模式：
- A口（PA7~PA0）脚位变化唤醒
- WDT溢出
- i_WDT 溢出
● 500O：500KHZ 时钟输出（可调节）
● CLO：系统时钟输出
● 工作电压范围：2.2V ~ 5.5V
● 工作温度范围：-40℃～+85℃
