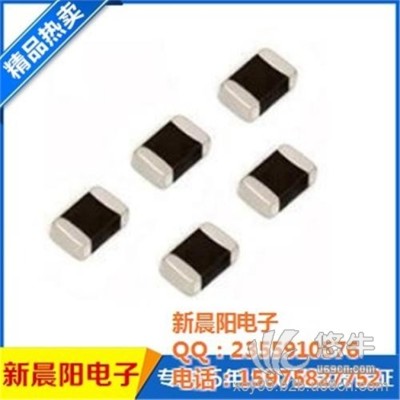

功率电感产品小型化，低成本的设计，具有高功率，强力高饱和电流,适用于回流焊SMT 工艺编带和自动电器表面安装，可利用的磁带和自动卷轴表面的设置使用载带包装运用于SMT，广泛应用于升降压转换器、液晶显示、笔记本电脑、掌上记事本、MP3/4 播放器、数码相机光蝶机等设备。经久耐用 比同等尺寸更省电，额定电流特性比传统电感高出 30%以上。
1、平底表面适合表面贴装。
2、优异的端面强度良好之焊锡性。
3、具有较高Q值，低阻抗之特点。
4、低漏磁，低直电阻，耐大电流之特点。
5、可提供编带包装，便于自动化装配。
贴片电感在线路中是起到耦合的作用，贴片电感规格参数比较插件电感要复制很多，相应在电路中贴片电感使用就需要较为专业的使用
贴片电感，是用绝缘导线绕制而成的电磁感应元件。属于常用的电感元件。贴片电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。贴片电感在电路中的任何电流，会产生磁场，磁场的磁通量又作用于电路上。
当贴片电感通过的电流变化时，贴片电感中产生的直流电压势将阻止电流的变化。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。
贴片电感的感抗大小与两个因素有关：贴片电感的电感量L和流过贴片电感的交流电流频率f0
贴片电感的感抗五计算公式如下：
XL=2πFL
式中XL为贴片电感的感抗：
f为流过贴片电感交流电流的频率；
L为贴片电感的电感量。
通过这一计算公式可以进一步理解感抗、电感量、频率三者之间的关系。
当交流电流通过贴片电感时，感抗对交流电流的影响类似于电阻对电流的阻碍作用，所以在分析电路时可以将贴片电感的感抗进行“电阻”的等效理解，如图所示。等效电路中的“电阻”与频率高低、电感量大小相关，所以是一特殊的电感性“电阻”。这样的等效理解如同前面介绍的电容电路中的等效理解，这有利对电感电路的分析。
