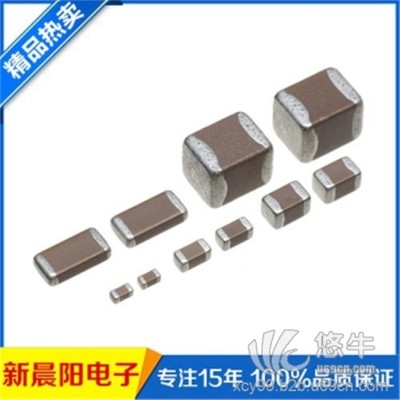

贴片电容的封装
贴片电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列。
具体分类如下：类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片电容击穿和漏电性质是相同的，漏电严重时就等同于击穿。轴向电容所以两种故障对电容电路的影响也是相似的。
贴片电容击穿后对直流形成开路，造成直流电路工作不正常。换句话说，当电容击穿时通过测量电路中有关测试点的直流电压大小，可以发现电容是否击穿或漏电。电容击穿后只对该电容局部电路产生影响。
因为在其他电路中仍有电容仍对直流有隔绝作用。根据这一原理可以缩短检修范围。
贴片电容短路与漏电发生在不同电路影响也不同，比如耦合电路短路后直流电流将直接流往下一级，这种不该有的电流就是噪声，而滤波电容击穿时则可能会熔断保险丝。
贴片电容的材料常规分为三种，NPO,X7R,Y5V
NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF-1000PF 也能生产但价格较高
X7R 此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，容量精度在10%左右。
Y5V 此类介质的电容，其稳定性较差，容量偏差在20%左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。
