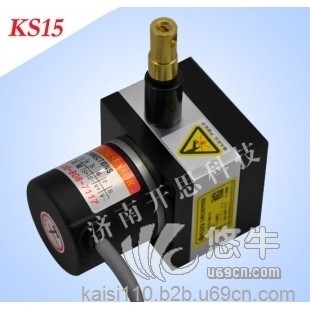

Ks15系列数字输出拉绳位移传感器最大测量行程为500mm，测量轮周长40mm；主要针对小行程高分辨率高精度场合设计。最高分辨率可以达到0.0005mm，被广泛的应用到微变形、伺服油缸闭环反馈、零部件质量检测等方向，该款产品包含开思贰个专利，仿冒必究：
分辨率的不同指标：
编码器 | 分辨率 | 最大行程 |
1000线 | 0.01 |
500毫米
|
2000线 | 0.005 | |
2500线 | 0.004 | |
5000线 | 0.002 | |
10000线 | 0.001 |
接线图
（仅对开思生产的编码器，其他厂家编码器请以编码器标签接线图为准）
输出类型 | 线缆显色及定义 |
白色 黑色 红色 绿色 黄色 粉色 蓝色 橙色 | |
长线驱动（差分） | VCC 0V A B Z /A /B /Z |
开路输出、推挽输出、电压输出、 | VCC 0V A B Z -- -- -- |
安装使用及注意事项：
●拉线位移传感器属于精密仪器，安装时严禁敲打、摔打碰撞，安装和使用不当会影响传感器的性能和使用寿命；
●接线务必正确，错误接线会导致内部电路损坏；
●请不要将传感器的输出线和动力线等绕在一起或同一管道传输，也不宜在配线盘附近使用，以防干扰；
●底部螺丝固定孔，根据现场和机器安装空间需要，直接安装或另加其他附件使用；
●拉线头安装时，须注意与出线口的垂直，亦即尽量使钢丝绳垂直于出线口抽出，保持最小角度（≤3°）以确保测量精度及钢索之寿命；同时拉线头固定后到移动部件初始位置距离和测量行程总长要在拉线位移传感器线长允许的范围内。
●钢丝绳表面涂塑，勿让其受外力的割伤？烧损？撞击等不当之事发生，否则会影响钢丝绳寿命，导致拉线表面不均，出线不平稳；
●请勿用手或是其它物品将钢丝绳拉出并让其瞬间自行弹回，此举将很可能造成钢丝绳断裂，损伤仪器本体结构；
●若使用非直线运动的机构，请自行设计转向机构或选购我公司拉位移传感器附近机构；
●若使用于环境恶劣或特殊场合，请自行加装保护机构也可与我公司联系定制产品
技术参数
测量行程 | 0-500mm | 钢丝绳 | 高柔性进口涂塑钢丝绳 |
输出信号 | 差分、开路、推挽、电压、RS485/232 | 出线口拉力 | 5N |
分辨力 | 0.001/0.002/0.004/0.005/0.01/其它 | 寿命 | 200万次 至1000万次 |
线性精度 | 0.05%FS | 工作电压 | 5V，5-24V，10-30v |
重复精度 | 0.01% | 工作溫度 | -25-85℃ |
最大速度 | 600mm/s | 外壳材质 | 进口铝合金，表面抗静电干扰不导电 |
电缆长度 | 4M(标准)，可定制 | 防护等级 | IP54（标准），IP65 |
服务承诺
1. 本公司生产的产品免费保修期12 个月;
2. 即在用户遵守仪器的储存和使用规则的条件下，产品因制造质量不良或者不能正常工作时本公司无偿为用户维修，有下列情况除外：
A 因不正确使用或不遵守使用条件而引起的故障；
B 自行拆卸传感器，影响产品的使用性能；
3. 产品出现使用问题时，公司承诺首先解决问题，然后解决涉及的费用问题，让客户满意；
4. 返修产品到公司，24小时内返回。
防护出线口和防护外壳方案
在灰尘比较大或经常有水淋的环境，尽量选配开思防护出线口，来减少灰尘或液体进入传感器本体，该出线口内有油脂和羊毛的放置腔体，当钢丝绳紧密的在油脂和羊毛中间运动，灰尘会滤掉，由于油膜的存在和液体的表面张力作用下，液体很难进入油脂腔体，从而传感器本体得到保护。防护外壳主要用在传感器本体长期雨淋或室外情况，把传感器密闭起来和防护出线口配合使用，效果更佳。
型号说明
KS15-500-001-L
Ks15 产品系列 ks15系列拉绳位移传感器
500 测量行程 测量行程500mm
001 分辨率 四倍频后每个脉冲最小分辨率距离0.001mm
L 输出类型 长线驱动输出（开路C、推挽F、电压E等）
