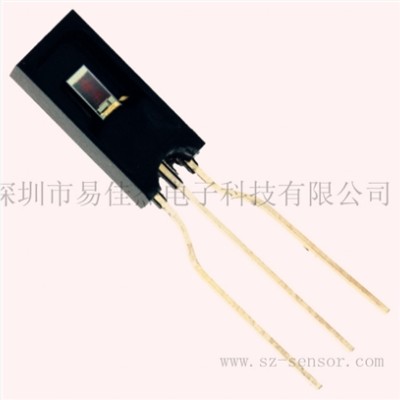

湿度传感器HIH4000-001

使用微信扫描二维码分享朋友圈，成交更快更简单！

电压Honeywell   湿度/测湿传感器 HIH-4000系列

特点

热固塑料外壳

相对于RH%(相对湿度)

值的线性电压输出

激光调整互换性

低功率设计

高精度

快速响应时间

稳定,漂移小

抗化学性

典型的应用

制冷设备

采暖,通风空调设备

医用设备

干燥设备

测量设备

电池供电系统

原始设备制造厂(OEM)

组装件

HIH-4000系列测湿传感器是专为大量生产的原始设备制造厂(OEM)

用户而设计的.利用这传感器的线性电压输出可直接输入到控制器或其他

装置.一般仅需取出200μA电流,HIH-4000系列测湿传感器就能理想地

用于低引出,电池供电系统.传感器良好的互换性减少或消除了OEM的

生产校验成本.可以提供单个传感器校准数据.

HIH-4000系列测湿传感器作为一个低成本,可软焊的单个直插式组

件(SIP)提供仪表测量质量的相对湿度(RH)传感性能.RH传感器可用在二

引线间有间距的配量中,它是一个热固塑料型电容传感元件,其芯片内具

有信号处理功能.传感元件的多层结构对应用环境的不利因素,诸如潮湿,

灰尘,污垢,油类和环境中常见的化学品具有最佳的抗力.

Honeywell

表1:性能规格

在5.0 VDC供电电压和25°C时,除非另有规定

%RH性能规格包括试验系统测量误差(±0.5%的典型值)

参数 最小值 典型值 最大值 单位

互换性(最佳配合直线)

0至60%RH-5 5 %RH

60%至100%-8 8 %RH

互换性(二阶曲线) ±3.5 %RH

*精度(最佳配合直线) ±3.5 %RH

**精度电压输出(二阶曲线) ±2.5 %RH

滞后性 3 %RH

重复精度 ±0.5 %RH

整定时间 70 mS

响应时间l/e指在缓慢流动的空气中 15 Sec

***稳定性(在1年内50%RH 的条件下) ±1.2 %RH

****稳定性(50%RH条件下 ) %RH

供电要求 TBD

供电电压4 5.8 VDC

供电电流 500 μA

电压输出(一阶配合) V输出=V供电(0.0062(传感器RH)+0.16)

电压输出(二阶曲线配合) V输出= 0.00003 (传感器RH)2 + 0.0281 (传感器RH) +

0.820,在25°C时的典型数据

温度补偿 V输出=(0.0305+0.000044T-0.0000011T2) (传感器RH)

+ (0.9237-0.0041T+0.000040T2)

T=温度单位为°C

-40 见图1 85 °C 工作温度

-40 185 °F

工作湿度 0 见图1 100 %RH

-40 125 °C 储存温度

-40 257 °F

储存湿度 见图2 %RH

* 仅对HIH-400-003和-004型号而言.

** 仅对HIH-400-003和-004型号而言(在信息发布时尚不能供货,请和贵方的霍尼韦尔销售代表联系).

*** 规格包括所推荐工作区范围外的试验数据.

****规格仅对所推荐工作区范围而言.

备注:

1. 传感器不得暴露在有冷凝的环境中.

2. 暴露在液体水中会引起传感器输出指示为0%RH.

3. 传感器属于光敏感设备.为获得最佳性能,应屏蔽传感器,避免强光.

4. 暴露在>90%RH的环境中可造成3%RH的可逆漂移.

5. 传感器对静电应保护传感器连接,最大至15kV.

6. 传感器输出与供电电压是成比例的.

Honeywell

型号 HIH-4000-001

信道 92

触片 030996M

MRP 337313

在5V时的计算值

VOUT(输出),0% RH时

VOUT (输出),%75.3 RH时

0.958 V

3.268 V

2% RH的线性输出

精度25°C时

零偏移

斜率

RH

0.958 V

30.680 mV%RH

(V输出-零偏移)/斜率

(V输出-0.958)/0.0307

0-100%RH的比例响应

V输出 V供电(0.1915-0.8130)

图3:典型最佳的配合直线

图4:典型的二阶曲线配合

相对湿度

电压输出

温度°C

相对湿度

输出
